CSP940

Dsub25 para plug M-FF

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●Ｄｓｕｂ２５のパラプラグ
●オスメスの組み合わせ自由
●コンパクト

　ＣＳＰ９４０はＤｓｕｂ２５メスコネクタを２分配するときに使用出来るパラプラグです。全ピン独立結線されていますのでＣＵＥボックスなどのあらゆる用途に使用出来ます。

◆コネクタ

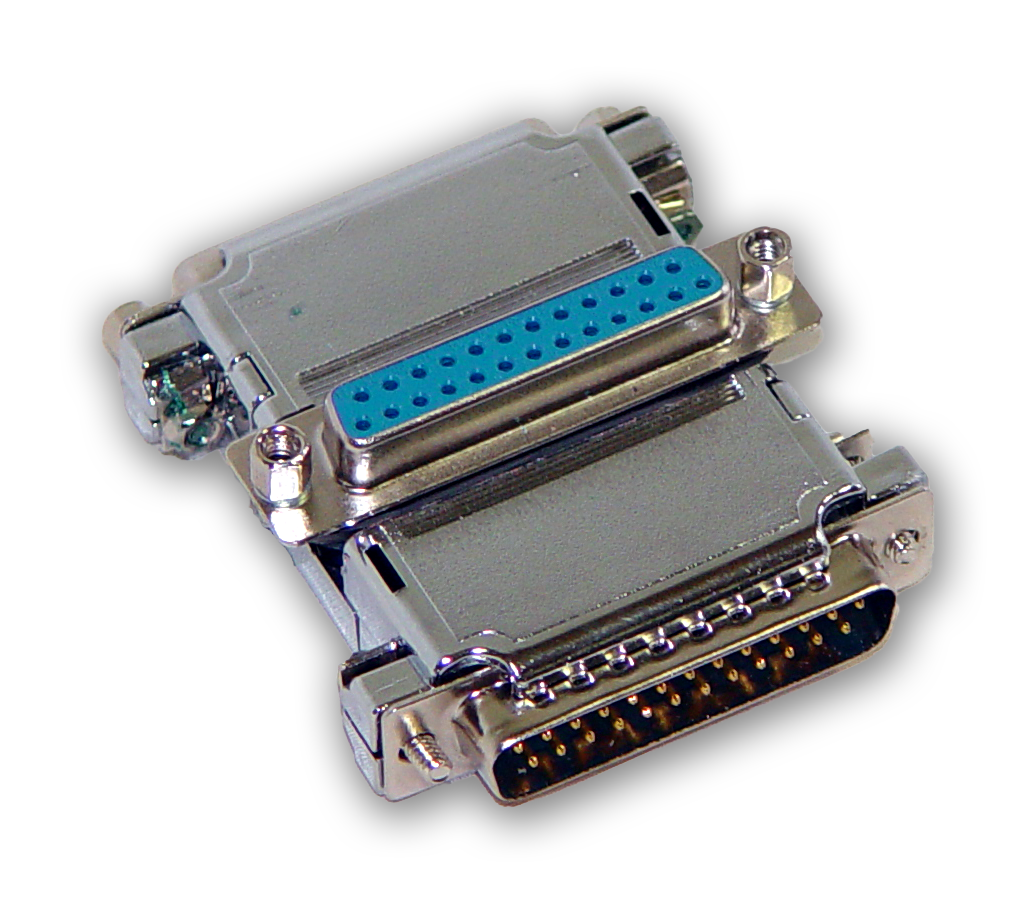

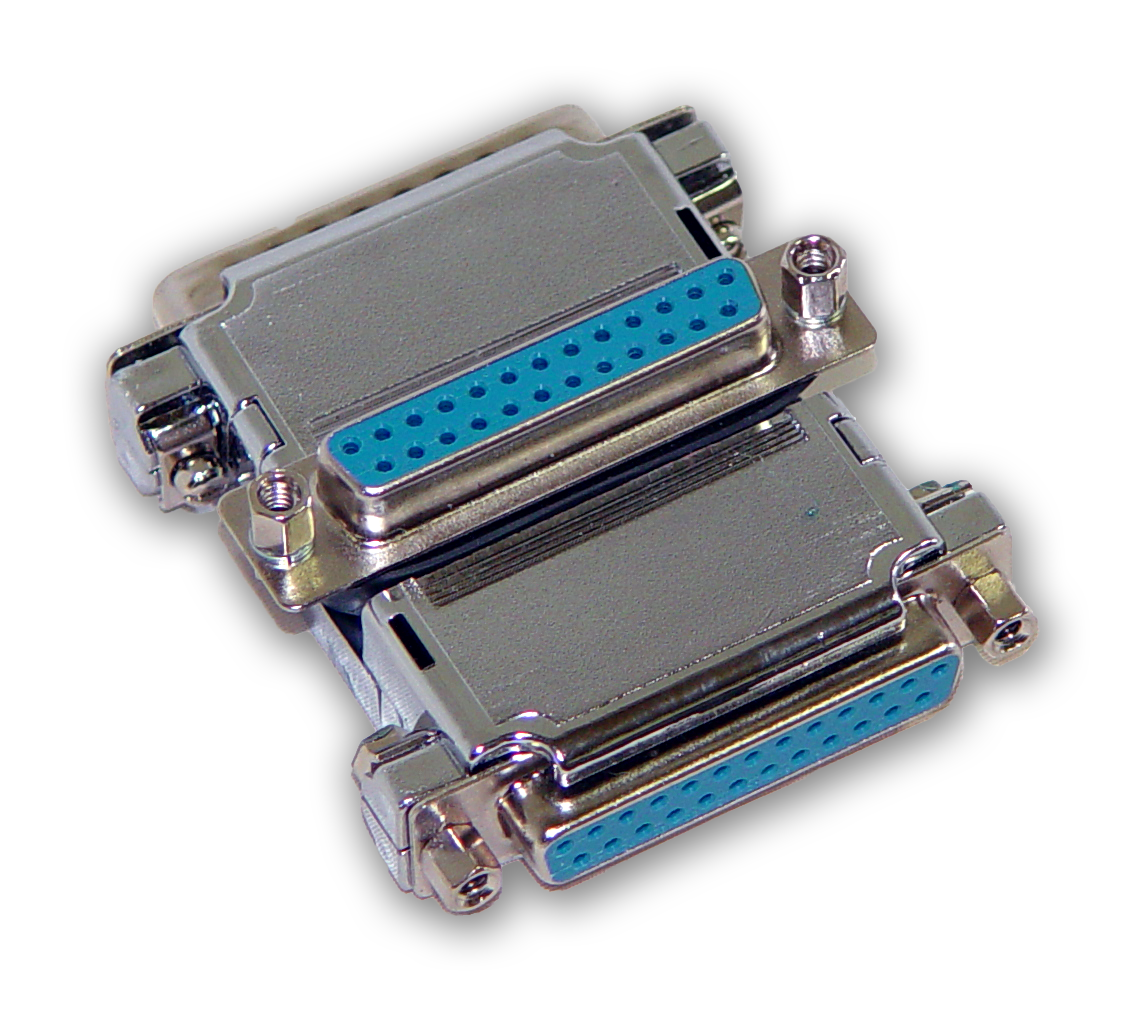

　オスが1個でメスが２個実装されています。ご注文時の指定でコネクタの極性は自由に組み合わせできます。

◆GND
　各コネクタのシャーシ同志は接続されていません。

◆その他
　その他の仕様でも製作いたしますのでお問い合わせ下さい。

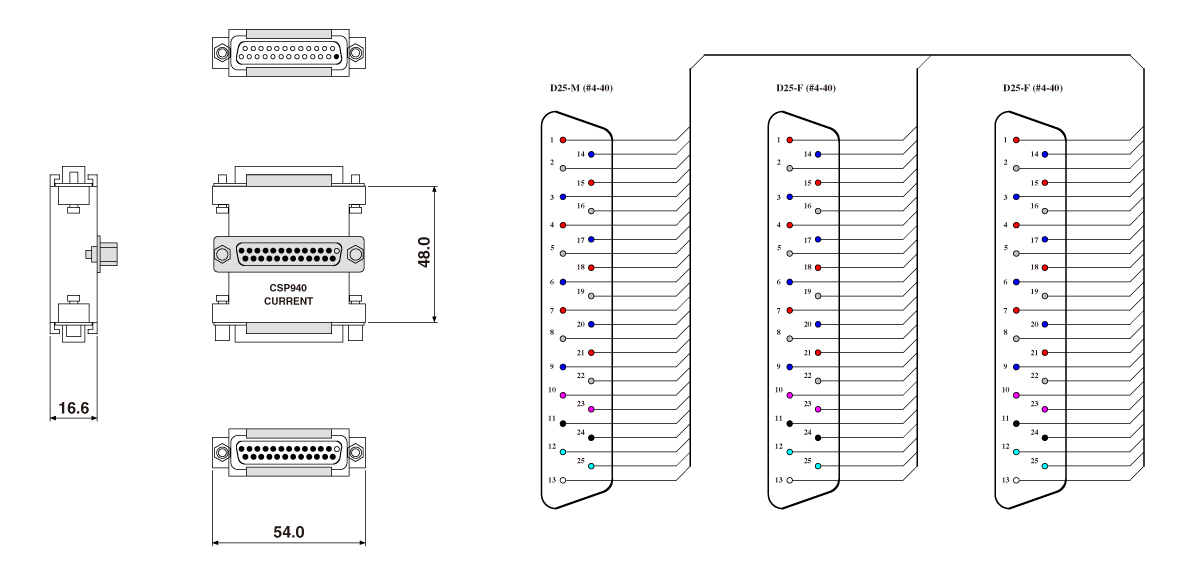

■ 仕　様
•CONNECTORS: Dsub25-F/M(#4-40)
•DIMENSIONS: 54Wx48Dx17H 60g

CSP940 DSUB25-F/M(#4-40)
 01 I/O 1+  14 I/O 1-
 02 I/O 1 GND   15 I/O 2+
 03 I/O 2-  16 I/O 2 GND
 04 I/O 3+  17 I/O 3-
 05 I/O 3 GND   18 I/O 4+
 06 I/O 4-  19 I/O 4 GND
 07 I/O 5+  20 I/O 5-
 08 I/O 5 GND   21 I/O 6+
 09 I/O 6-  22 I/O 6 GND
 10 I/O 7+  23 I/O 7-
 11 I/O 7 GND   24 I/O 8+
 12 I/O 8-  25 I/O 8 GND
 13 NC
