CSP949

Dsub9 bus

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●Ｄｓｕｂ９を4パラ型
●オスメスの組み合わせ自由
●コンパクト

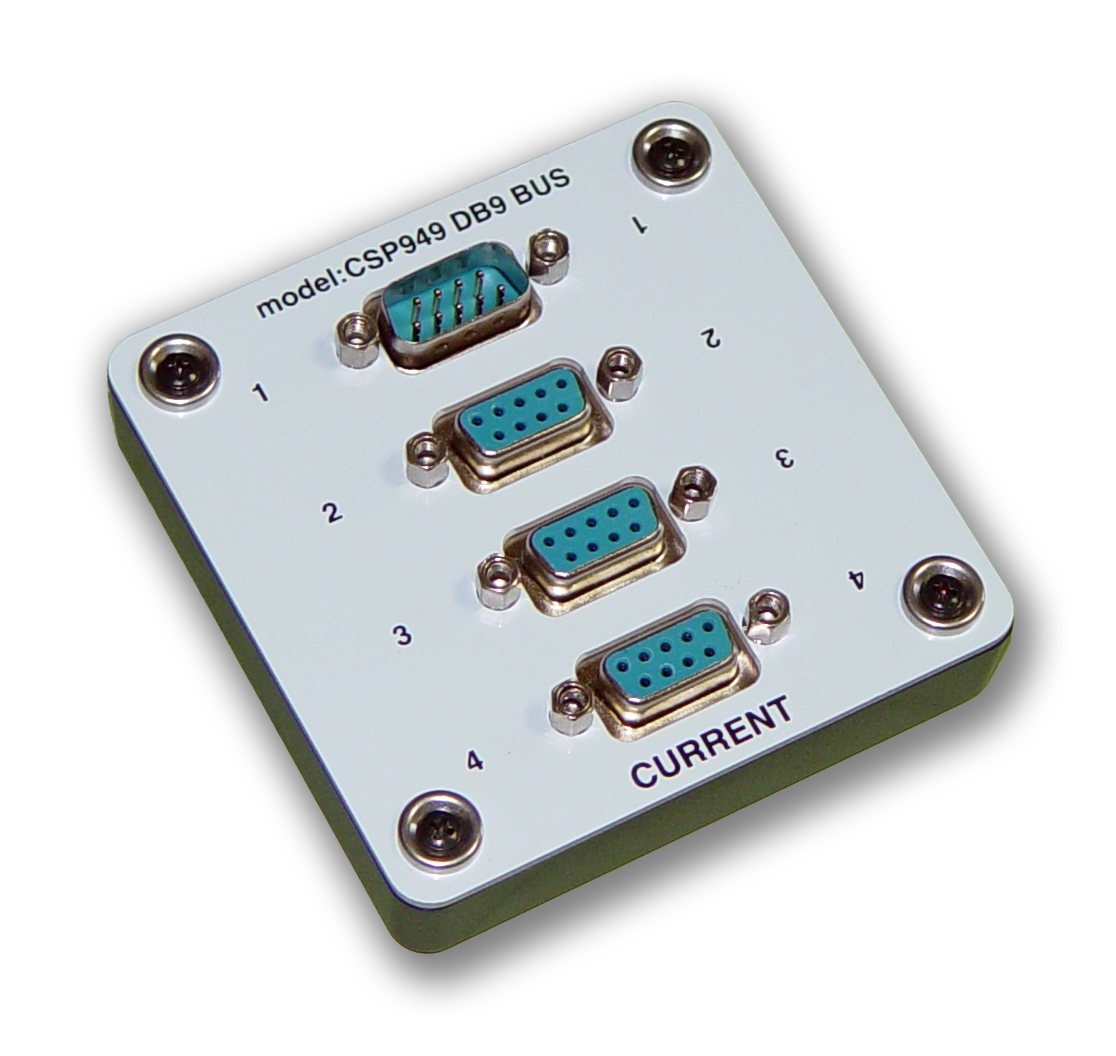

　ＣＳＰ９４９は4個のＤｓｕｂ９ピンコネクタをパラ接続したバスボックスです。全ピン独立結線されていますのでＣＵＥボックス、ＴＢボックスや各種制御機器の増設などのあらゆる用途に使用出来ます。

◆コネクタ
　オスが1個でメスが3個のタイプが標準です。ご注文時の指定でコネクタの極性パターンを選択してください。

◆GND
　各チャンネルのGNDは独立接続されており、各コネクタのシャーシはパネルで接続されています。

◆その他
　オスメスの組み合わせは仕様に合わせて製作いたしますのでお問い合わせ下さい。また、単純パラ接続だけではなく、特殊接続にも対応します。

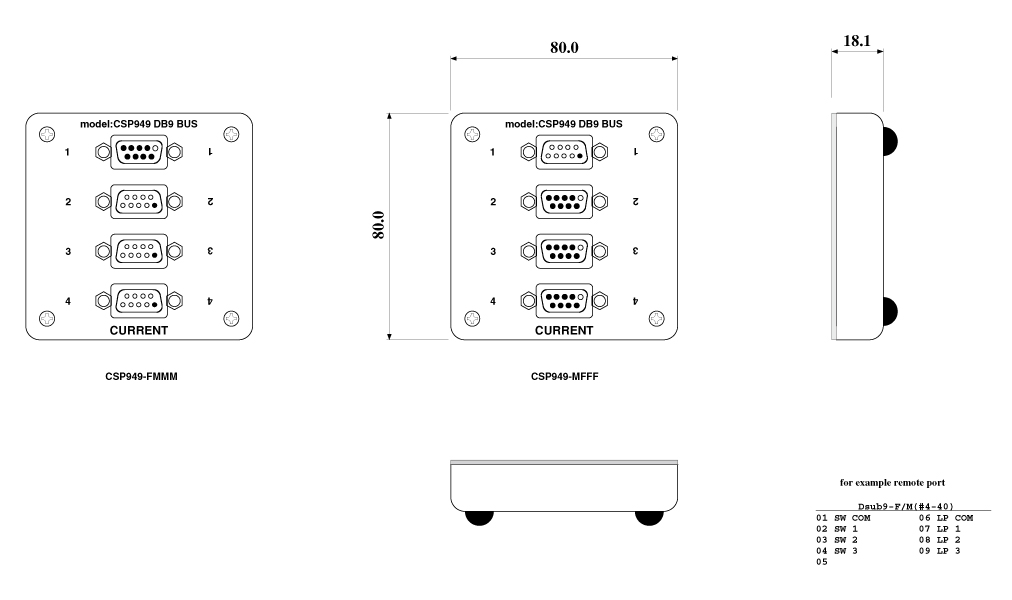

■ 仕　様
•CONNECTORS: Dsub9-F/M(#4-40)
•DIMENSIONS: 80Wx80Dx18H 100g

• Order Information
