CSP953

MONITOR POT3 XLR

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●3入力ソースセレクタ付き
●モニターコントローラー
●大型ノブ　●ＸＬＲとＤｓｕｂ２５
●電源不要　●コンパクト

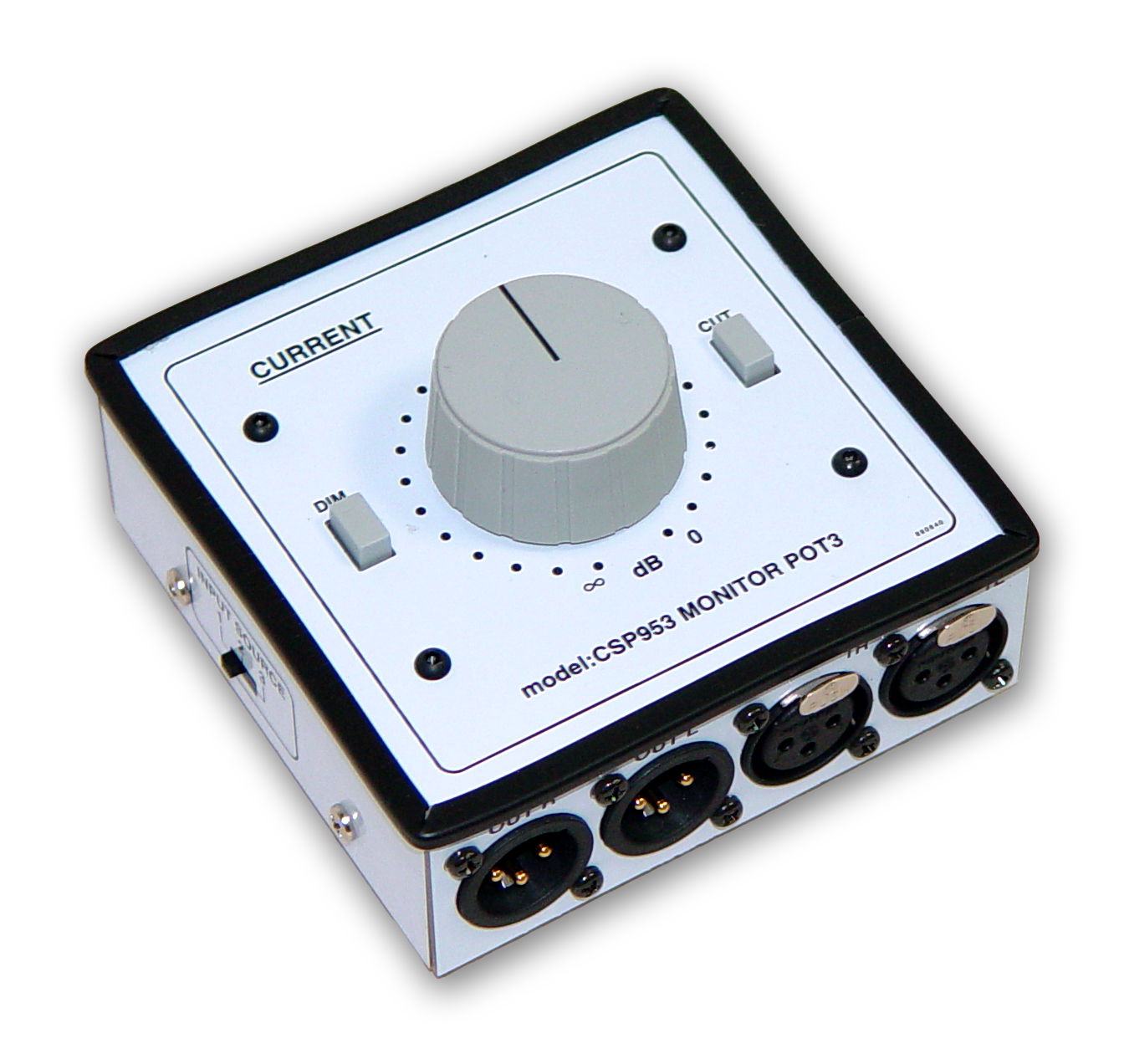

　ＣＳＰ９５３は3入力のＸＬＲコネクタまたはＤｓｕｂ２５コネクタを実装したモニターコントローラーです。大型ノブの採用で微妙なコントロールを可能にします。シンプルなパッシブ構成ですので色づけのないサウンドを提供します。連続可変タイプまたはステップタイプを選択出来ます。

◆コネクタ

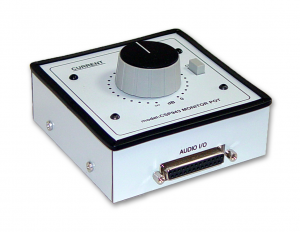

　ＸＬＲ型とＤｓｕｂ型があり、システムに応じていずれかを使用できます。Ｄｓｕｂ型でもソース1と出力のＸＬＲコネクタは実装されており、出力は同時に接続することが出来ますが、負荷インピーダンスが低くなるため規定通りの減衰カーブにはなりません。

◆入出力
　１０ｋΩのボリウムまたはアッテネータを使用していますので出力ケーブルが長いと容量の影響で超高域が減衰しますのでご注意下さい。なお、バランス接続を前提として設計されているためアンバランス接続は推奨しません。

◆ステップ式
　CSP953-2は12ステップでDIMとの併用で0dBから-48dBまで2dBステップで減衰します。CSP953-3は23ステップで、DIMとの併用で0dBから-68dBまで2dBステップで減衰します。これらはステップ方式ですので連動誤差も少なく、レベルの再現性が高いタイプです。

◆その他
　Ｕ−ｐａｄ方式ですので挿入損失が約12dBあります。減衰ステップやDIMレベルはカスタム対応も可能ですのでお問い合わせください。

■ 仕　様
•INPUT SOURCE: 3
•INPUT CONNECTORS: BALANCED, XLR3-F, Dsub25-F(#4-40)
•OUTPUT CONNECTORS: BALANCED, XLR3-M, Dsub25-F(#4-40)
•FUNCTION: DIM(-24dB), CUT, LEVEL
•INSERTION LOSS: approx. 12dB
•DIMENSIONS: 104Wx104Dx40H 300g

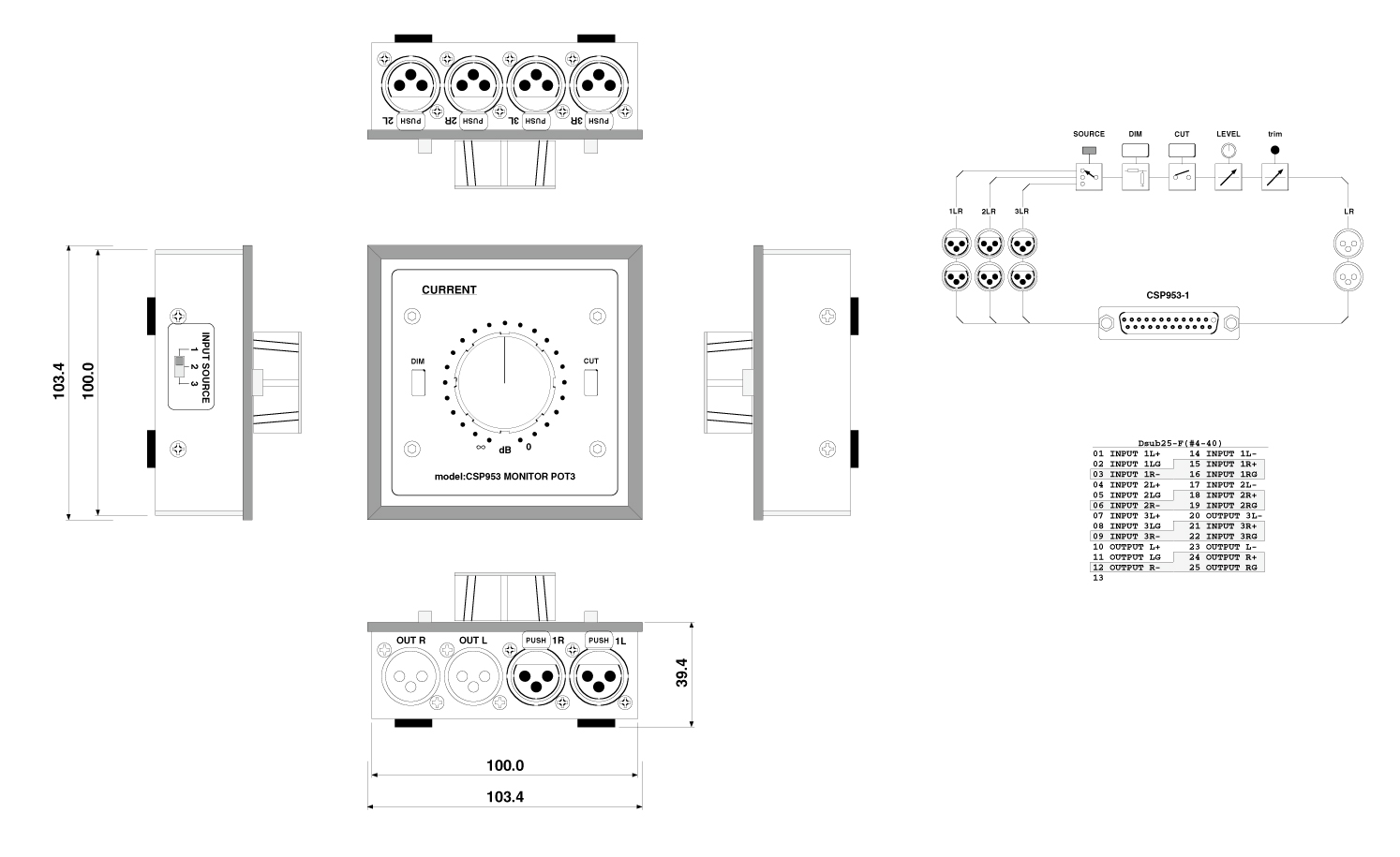

CSP953-1 DSUB25-F(#4-40)
 01 INPUT 1L+   14 INPUT 1L-
 02 INPUT 1L GND    15 INPUT 1R+
 03 INPUT 1R-   16 INPUT 1R GND
 04 INPUT 2L+   17 INPUT 2L-
 05 INPUT 2L GND    18 INPUT 2R+
 06 INPUT 2R-   19 INPUT 2R GND
 07 INPUT 3L+   20 INPUT 3L-
 08 INPUT 3L GND    21 INPUT 3R+
 09 INPUT 3R+   22 INPUT 3R GND
 10 OUTPUT L+   23 OUTPUT L+
 11 OUTPUT L GND    24 OUTPUT R+
 12 OUTPUT R-   25 OUTPUT R GND
 13 N.C.

• Order Information
