CSP956

BREAKOUT9

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●TB961を単独使用可能
●TBとCUEの接点出力
●CUEランプ用電源供給
●各種CUEランプに対応
●コンパクト

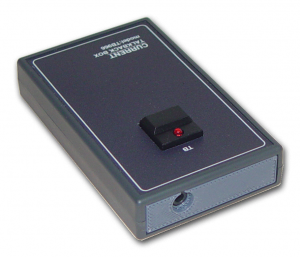

　CSP956はAF201Aのようなインターフェースを使用することなく、トークバックボックスTB961を使用可能にするコンパクトなアダプタです。

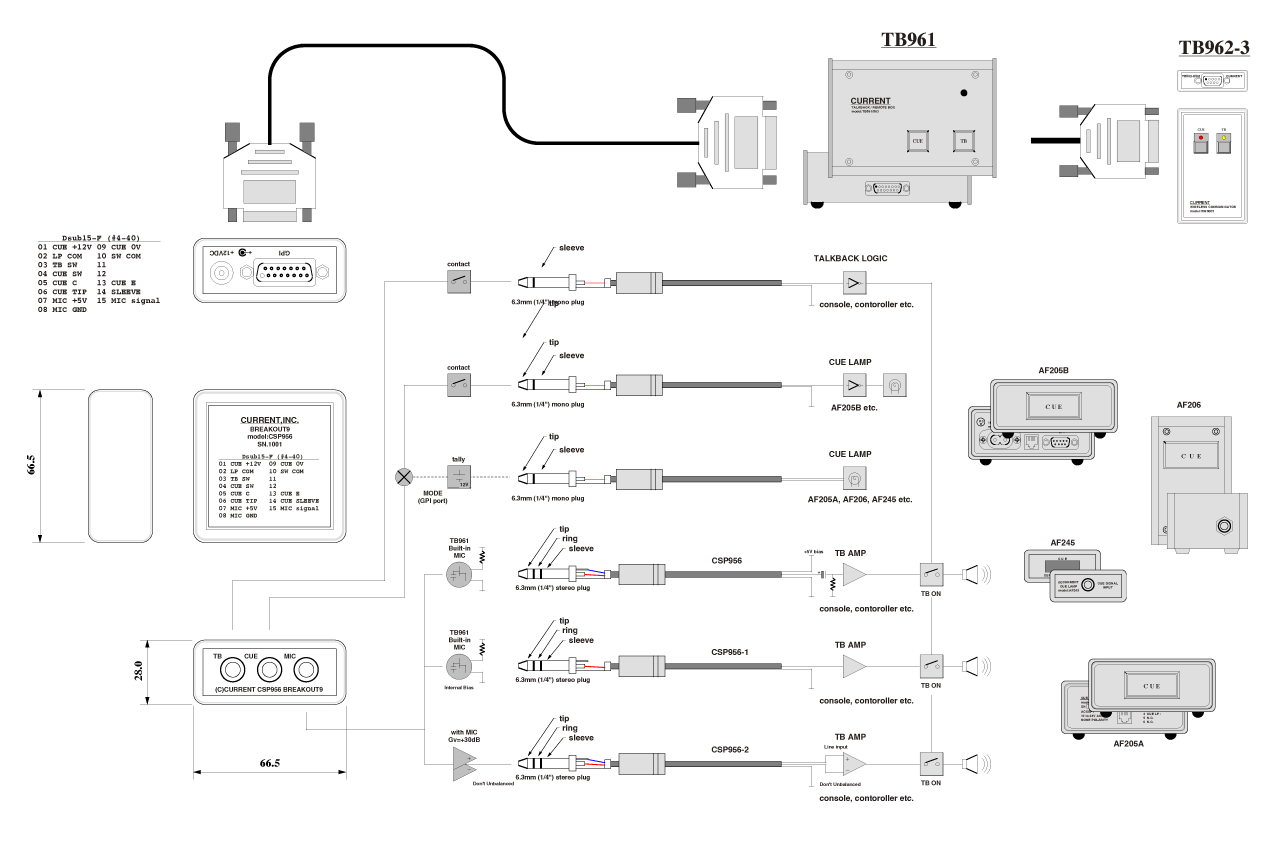

◆TB961との接続
　TB961とはGPIポートのDsub15コネクタで接続します。AF201などで使用していたケーブルはそのままでは使用出来ませんが、一部の接続を切断すれば使用出来ます。

◆TB出力
　２Pフォーンジャック出力はMOS-FET接点出力ですので直流でも交流でも接続出来ます。通常は接続した機器のTBコントロール端子へ接続して下さい。

◆CUE出力
　２Pフォーンジャック出力はMOS-FET接点出力または、12Vのタリー室力モードをGPIポートの接続によって選択出来ます。接点モードはTB出力と同じMOS-FET出力です。タリーモードではAF205AなどのCUEランプを直接接続することが出来ます。

◆MIC出力
　３Pフォーンジャック出力はTB961のマイクが出力されていますのでTBアンプに接続して下さい。通常は接続した機器のTBロジックによってマイクのON/OFFが制御されます。なお、標準仕様では接続した機器からマイク用電源を供給しますがCSP956-1では電源供給が可能です。また、CSP956-2ではマイクプリアンプを内蔵しており、バランスで出力されていますのでライン入力の機器でも対応可能です。

■ 仕　様

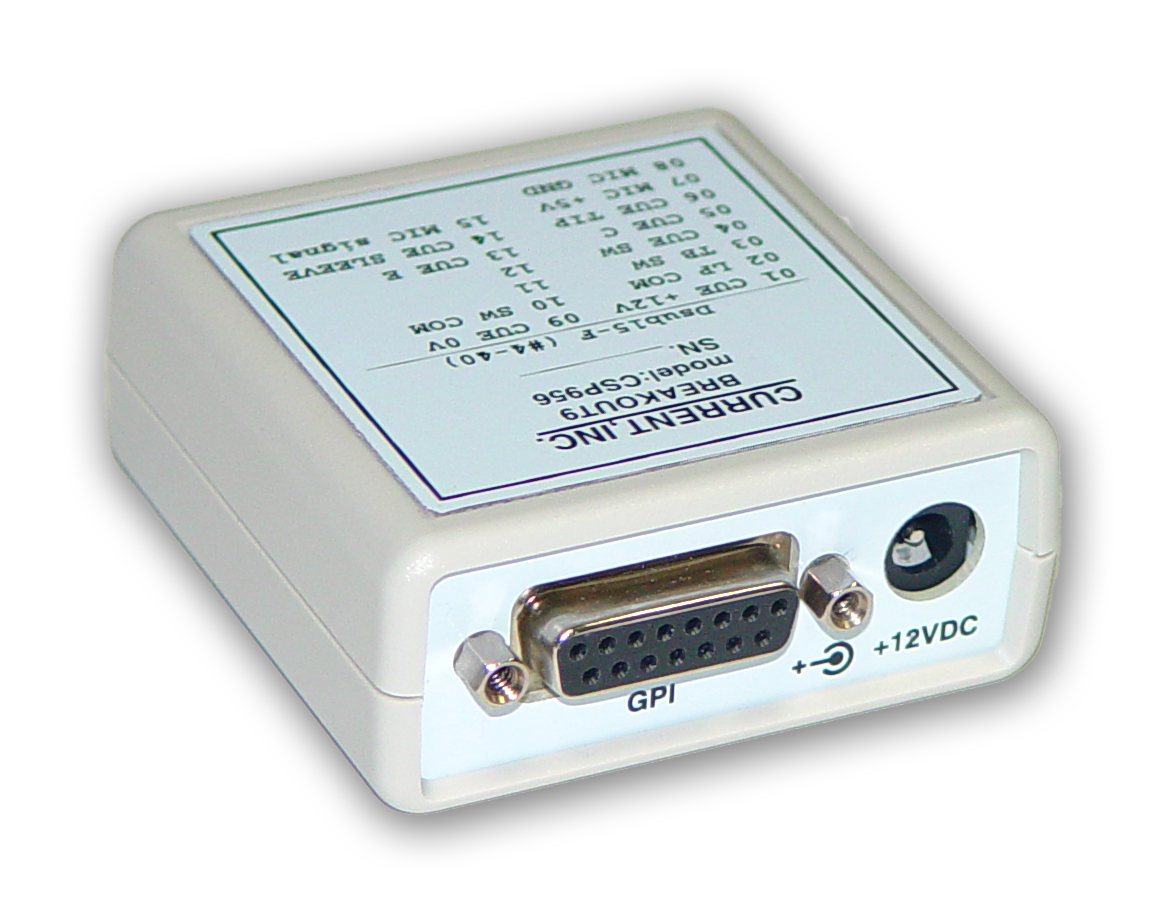

•GPI: TB961 Dsub15-F (#4-40)

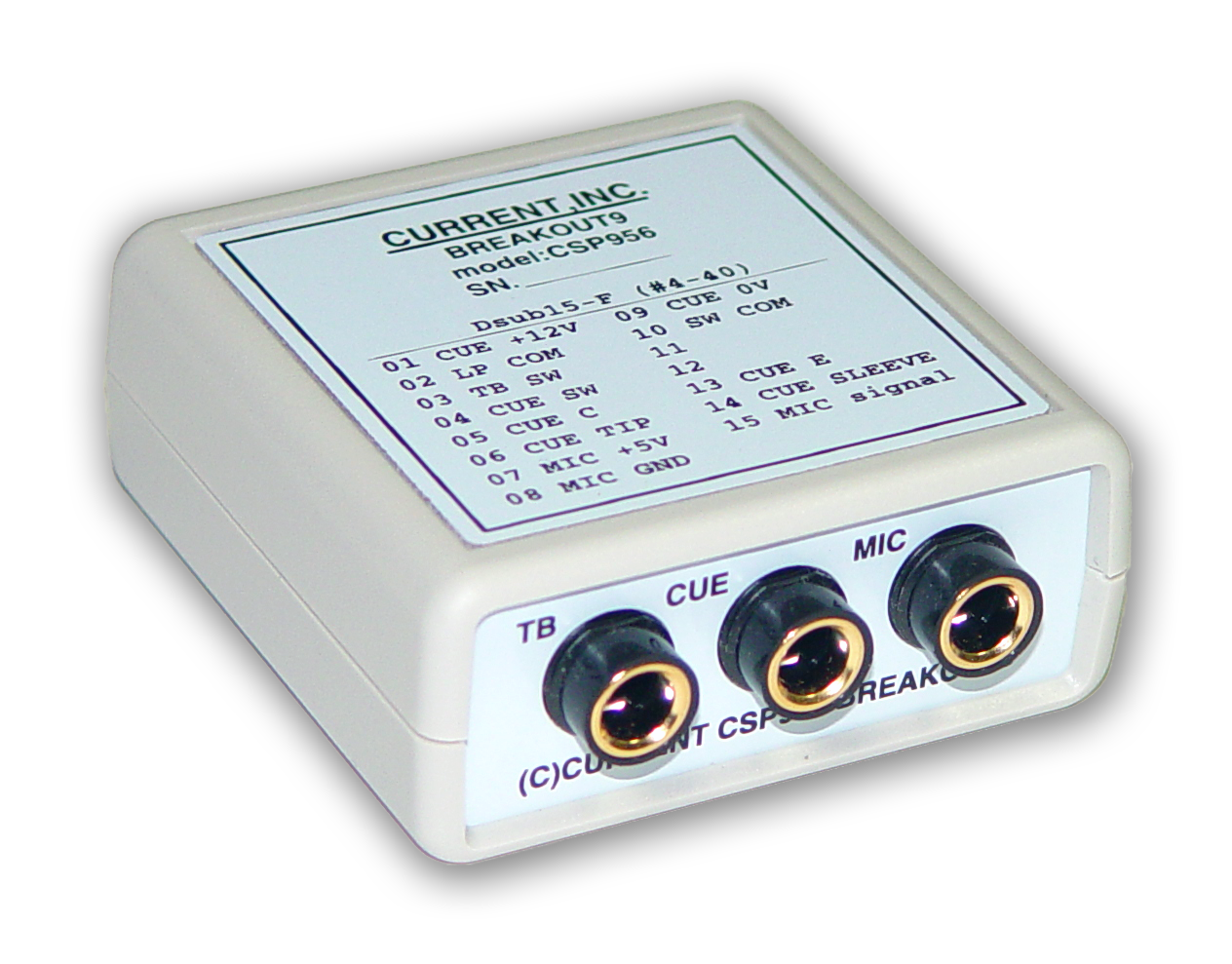

•TB: 1/4″(6.3mm) TS PHONE, max +24V 50mA
•CUE: 1/4″(6.3mm) TS PHONE, max +24v 50mA
•MIC: 1/4″(6.3mm) TRS PHONE
•CSP956-2: Preamp gain +30dB, -20dBu 600Ω
•DIMENSIONS: 66.5Wx28Hx66.5D 90g
•POWER: +12VDC max 30mA, 2.1mm DC JACK
