CSP980

MuteIt

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●ラインをON/OFF
●ステレオ
●バランス入出力
●リモートスイッチ接続可
●制御信号にも対応
●コンパクト

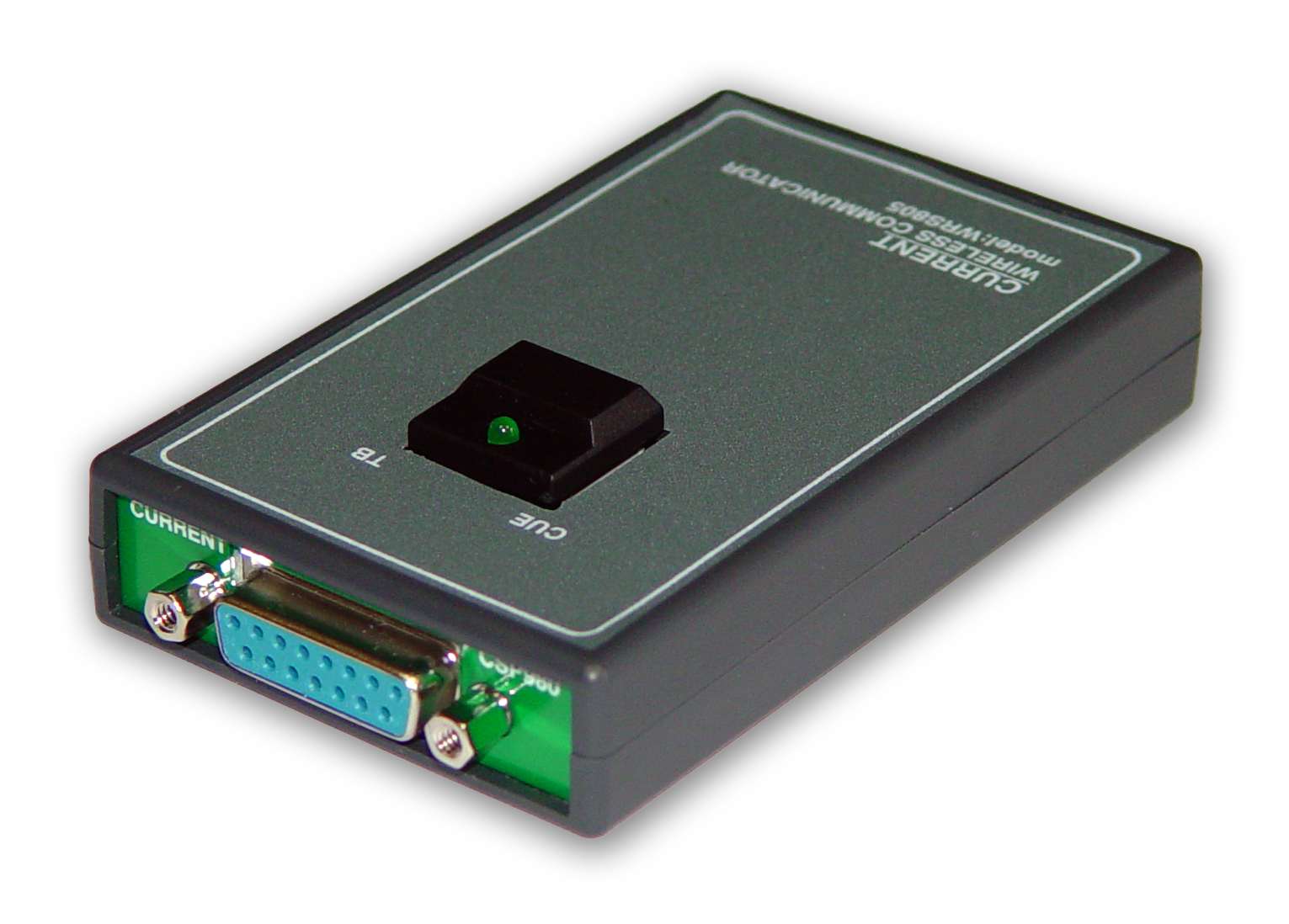

 CSP980はステレオのオーディオラインを任意にONまたはOFFにできるコンパクトなスイッチボックスです。ブースに設置したスピーカーなどを手元で操作したい場合などに有効です。オーディオのみならず直流や制御信号にも対応しますので様々なシーンでの応用が可能です。

◆入出力

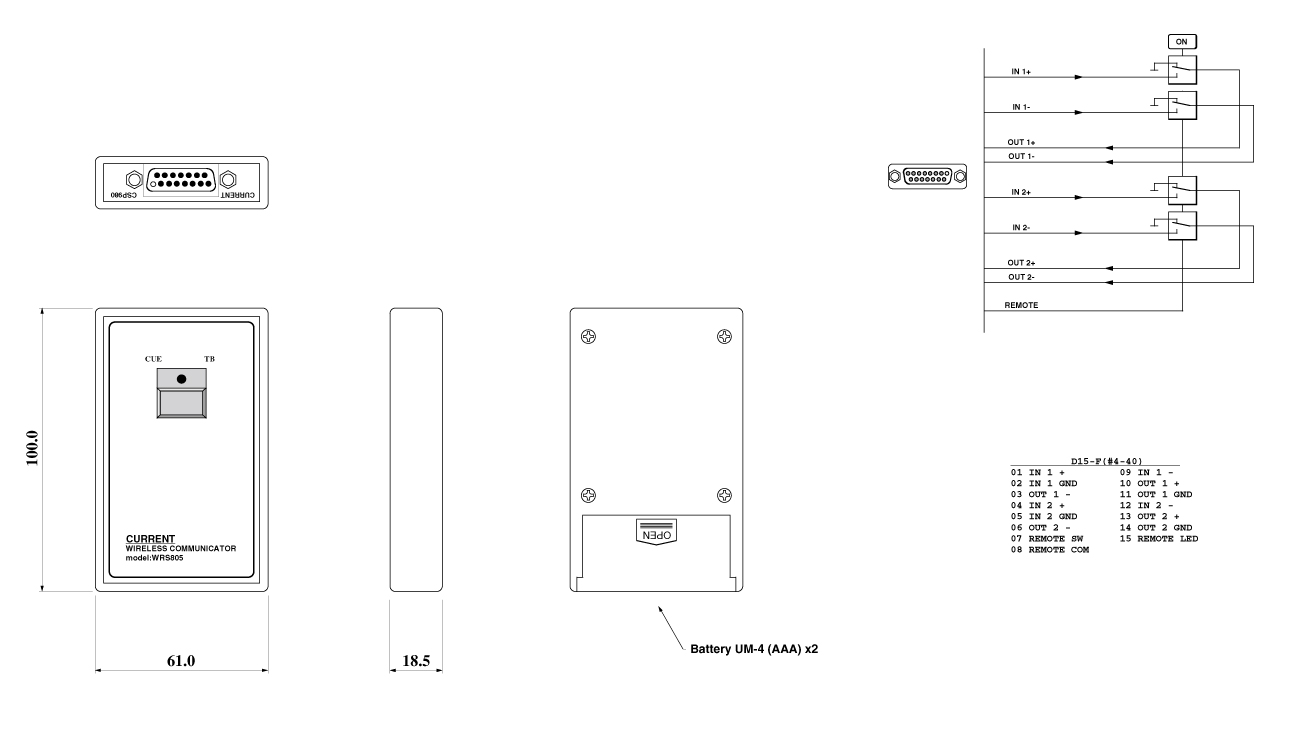

 Dsub15ピンでのバランス入出力です。リモートスイッチを接続することもでき、タリー信号も出力されています。

◆回路動作
 ミュート時には入力がオープンになり、出力のホットとコールドがショートされます。制御用途ではショートする機能をなくすことも出来ます。(CSP980-20、CSP980-21)
 切換には半導体リレーを使用していますのでACでもDCでも使用でき、長期の安定動作が期待出来ます。

◆ミュート極性
 標準ではデフォルトの状態がOFFでスイッチを押すとONになります。逆極性のばあいにはCSP980−1をご使用ください。なお、スイッチはモーメンタリー式で押す度に動作が反転し、アクティブな状態でLEDが点灯します。

◆その他
 電源は単4電池2本で、OFFの場合には約1年間、連続でONの場合には約100時間動作します。

■ 仕 様
•INPUTS/OUTPUTS CONNECTOR: Dsub15-F (#4-40)
•INPUTS: BALANCED
•INPUTS LEVEL: REF=+4dBu, MAX=+24dBu
•OUTPUTS: BALANCED
•OUTPUTS LEVEL: REF=+4dBu, MAX=+24dBu
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE: < -90dB
•SWITCHING TIME: < 1mS
•POWER: AAA size Alkaline or Lithium battery x2
•DIMENSIONS: 61Wx100Hx19D

• Order Information

御注文型番 備考 価格(+TAX)
CSP980 MuteIt DEFAULT=OFF ¥19,800
CSP980-1 MuteIt DEFAULT=ON ¥19,800
CSP980-20 MuteIt No Short DEFAULT=OFF ¥19,800
CSP980-21 MuteIt No Short DEFAULT=ON ¥19,800
CSP980-W3 CSP980 XLR CABLE 3m ¥16,000
CSP980-W5 CSP980 XLR CABLE 5m ¥18,000
CSP980-W10 CSP980 XLR CABLE 10m ¥24,000
