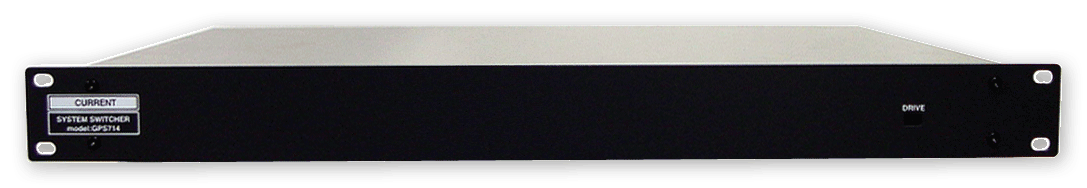

GPS714

2:1 System Switcher

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●２：１切換
●ＡＥＳ４系統
●ステレオオーディオを３系統
●リモートコントロール
●１９インチ１Ｕサイズ

　ＧＰＳ７１４は２：１のＡＥＳ及びアナログオーディオのシステムスイッチャーです。リモートコントロールパネルまたはタリーによって切り換え可能です。

◆コントロール
　ＡＥＳ及び３系統のアナログ切換はそれぞれ個別にコントロールすることができます。

◆入出力

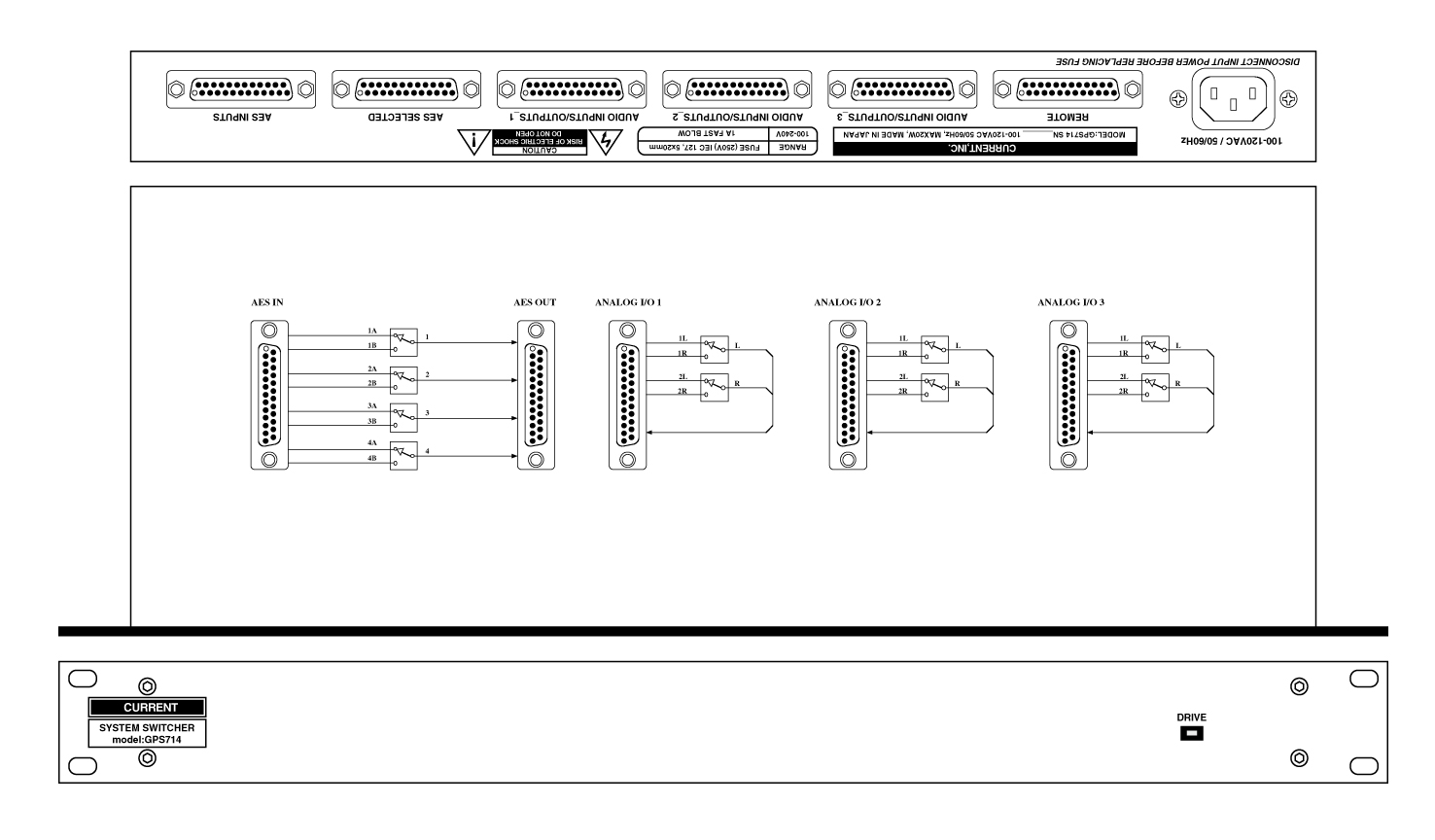

　コネクタは全てＤＳＵＢコネクタです。また、信号切換にはリレーを使用していますので各種制御信号の切換にも応用可能です。なお、リレーによる切換ですので基準レベルは規定しません。

◆セレクト
　切換回路は全てバランス仕様で、ＡＥＳは４回路、アナログは２回路を３系統備えています。

◆その他
　オプションでＧＰＳ７１４のフロントパネルにスイッチを取り付けることもできますのでお問い合わせ下さい。

■ 仕　様
•AES I/O: BALANCED 4ch
•ANALOG I/O: BALANCED 2ch x3
•AES I/O CONNECTOR: Dsub25-F (#4-40)
•ANALOG I/O CONNECTOR: Dsub25-F (#4-40)
•FREQ.RESPONSE: 20 to 20kHz ±0.1dB
•THD: <0.01%
•EIN: <-90dB
•REMOTE CONNECTOR: Dsub25-F (#4-40)
•MAINS: 100VAC 50/60Hz MAX 15W
•MAIN UNIT DIMENSIONS: 482Wx44Hx250D, 4kg

 GPS714 “AES INPUTS” (D25-F #4-40)
 1 AES INPUT 1-1 +     14 AES INPUT 1-1 -
 2 AES INPUT 1-1 GND   15 AES INPUT 1-2 +
 3 AES INPUT 1-2 –     16 AES INPUT 1-2 GND
 4 AES INPUT 1-3 +     17 AES INPUT 1-3 -
 5 AES INPUT 1-3 GND   18 AES INPUT 1-4 +
 6 AES INPUT 1-4 –     19 AES INPUT 1-4 GND
 7 AES INPUT 2-1 +     20 AES INPUT 2-1 -
 8 AES INPUT 2-1 GND   21 AES INPUT 2-2 +
 9 AES INPUT 2-2 –     22 AES INPUT 2-2 GND
10 AES INPUT 2-3 +     23 AES INPUT 2-3 -
11 AES INPUT 2-3 GND   24 AES INPUT 2-4 +
12 AES INPUT 2-4 –     25 AES INPUT 2-4 GND
13

 GPS714 "AES SELECTED" (D25-F #4-40)
 1 AES SELECTED 1 +    14 AES SELECTED 1 -
 2 AES SELECTED 1 GND  15 AES SELECTED 2 +
 3 AES SELECTED 2 -    16 AES SELECTED 2 GND
 4 AES SELECTED 3 +    17 AES SELECTED 3 -
 5 AES SELECTED 3 GND  18 AES SELECTED 4 +
 6 AES SELECTED 4      19 AES SELECTED 4 GND
 7                     20
 8                     21
 9                     22
10                     23
11                     24
12                     25
13

 GPS714 "AUDIO I/O 1-3" (D25-F #4-40)
 1 AUDIO IN 1L HOT     14 AUDIO IN 1L COLD
 2 AUDIO IN 1L GND     15 AUDIO IN 1R HOT
 3 AUDIO IN 1R COLD    16 AUDIO IN 1R GND
 4 AUDIO IN 2L HOT     17 AUDIO IN 2L COLD
 5 AUDIO IN 2L GND     18 AUDIO IN 2R HOT
 6 AUDIO IN 2R COLD    19 AUDIO IN 2R GND
 7 SELECTED L HOT      20 SELECTED L COLD
 8 SELECTED L GND      21 SELECTED R HOT
 9 SELECTED R COLD     22 SELECTED R GND
10                     23
11                     24
12                     25
13

 GPS714 "REMOTE" (D25-F #4-40)
 1 SWITCHES COMMON 0V  14 LAMPS COMMON +5V
 2 SWITCH 1-1          15 LAMP 1-1
 3 SWITCH 1-2          16 LAMP 1-2
 4 SWITCH 2-1          17 LAMP 2-1
 5 SWITCH 2-2          18 LAMP 2-2
 6 SWITCH 3-1          19 LAMP 3-1
 7 SWITCH 3-2          20 LAMP 3-2
 8 SWITCH 4-1          21 LAMP 4-1
 9 SWITCH 4-2          22 SWITCH 4-2
10                     23
11                     24
12                     25
13
