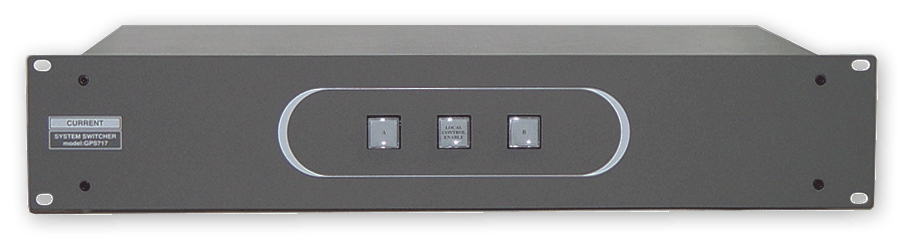

GPS717

8ch 2:1 System Switcher

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●８ｃｈ、２：１
●アナログオーディオ
●デジタルオーディオ
●タリー
●超ローノイズ
●超低クロストーク
●リモート制御可
●１９インチ２Ｕ

　ＧＰＳ７１７は入出力にＸＬＲコネクタを実装した８ｃｈの２：１システムスイッチャーです。切り換え素子にはリレーを使用していますので接続を逆にすることで１：２として使用することもできます。

◆スイッチング
　ＧＰＳ７１７の信号切換はリレーによる切換ですので接続する機種及び信号レベルを選びません。

◆対応信号
　アナログオーディオ、デジタルオーディオ、タリー等の各種信号に対応します。なお、リレーによる切換ですので基準レベルは規定しません。

◆コントロール
　ＧＰＳ７１７のコントロールはフロントパネルのスイッチまたはリヤパネルのＧＰＩコネクタ経由で行います。フロントパネルのスイッチは誤操作防止のためENABLEボタンを押しながらではないと動作しません。また、電源断及び電源投入時には”Ａ”が選択されます。

◆リモートユニット
　外部リモートにはＴＢ９６１が直結できます。

◆その他
　また、異なる仕様のシステムスイッチャー及び、リモートコントロールパネルも製作いたしますのでお問い合わせください。

■ 仕　様
•INPUTS A1-8, B1-8: XLR3-F
•INPUT REFERENCE LEVEL: +4dBu, MAX=+24dBu
•SELECTED OUTPUTS 1-8: XLR3-M
•OUTPUT REFERENCE LEVEL: +4dBu, MAX=+24dBu
•CONTROL: FRONT PANEL, REMOTE
•FREQUENCY RESPONSE: 10~100kHz ±0.1dB
•THD: <0.001% at 1kHz, at REFERENCE LEVEL
•NOISE: <-90dBu at REFERENCE LEVEL
•SWITCHING ELEMENT: RELAY
•MAINS: 100-120VAC 50/60Hz MAX=10W
•DIMENSIONS: 482Wx88Hx303D 5kg

  GPS717 “REMOTE” D15-F(#4-40)
 1                          9
 2 LAMPS COMMON +15V       10 SWITCHES COMMON 0V
 3 SELECT SWITCH B         11 SELECT TALLY B
 4 SELECT SWITCH A         12 SELECT TALLY A
 5 ALTERNATE SW (≥SN.3006) 13
 6                         14
 7                         15
 8
