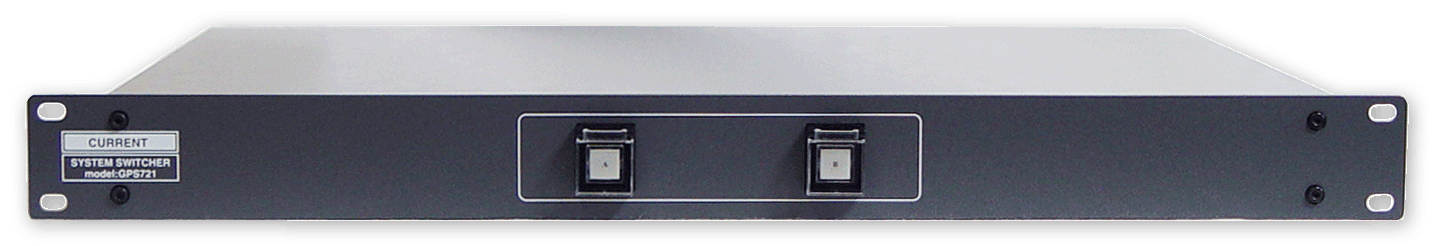

GPS721

2:1 System Switcher

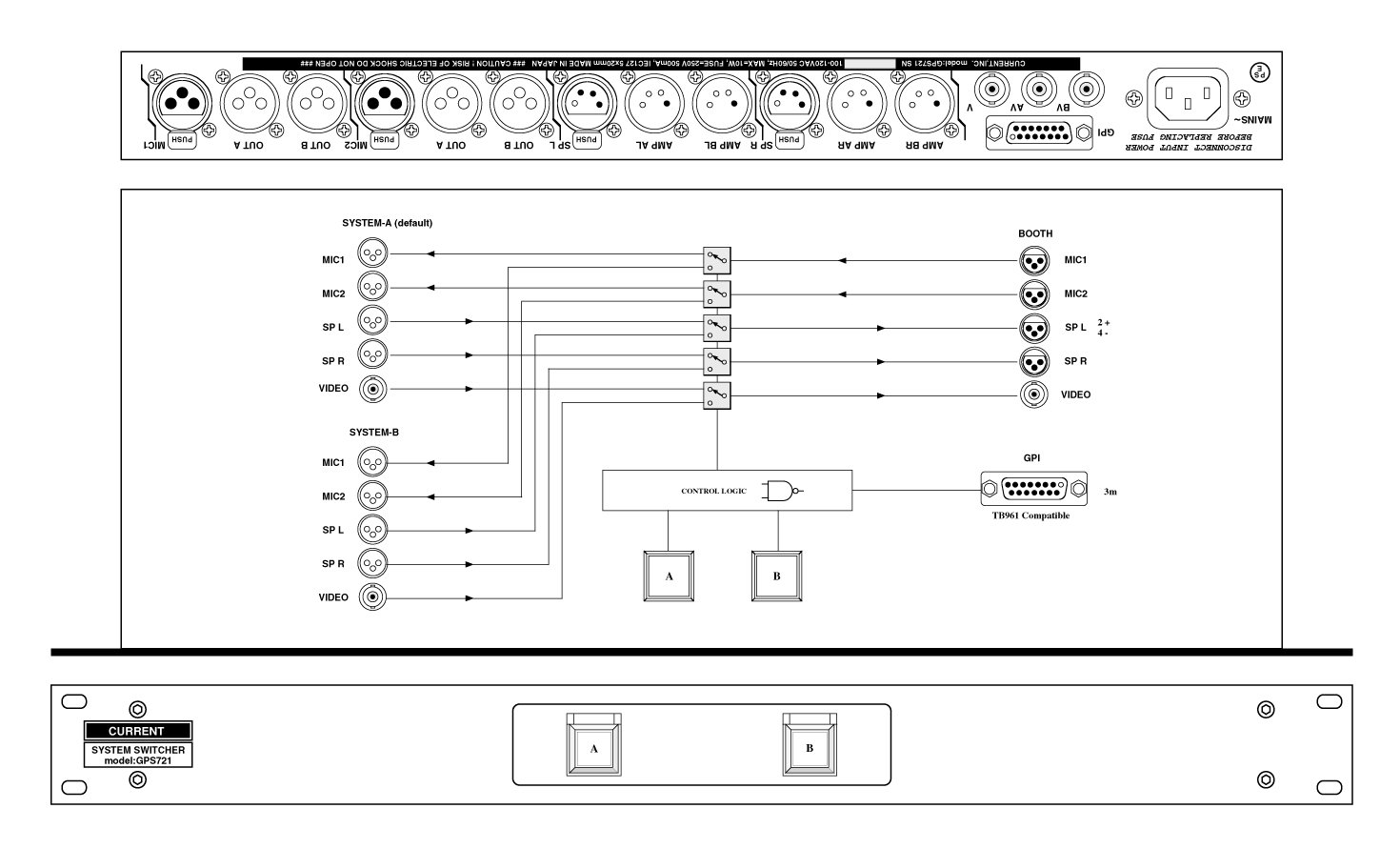

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●２：１システムスイッチャー
●オーディオ２ｃｈ、スピーカー２ｃｈ、ビデオ１ｃｈ
●アナログオーディオ、デジタルオーディオ対応
●コンポジットビデオ対応
●アナブースの共有に最適
●リモート制御可
●１９インチ１Ｕ

　ＧＰＳ７２１はＸＬＲ３が２ｃｈ、ＸＬＲ４が２ｃｈ、ＢＮＣが１ｃｈの２：１システムスイッチャーです。切り換え素子にはリレーを使用していますので電源断時でもシステムＡが接続されます。

◆スイッチング
　ＧＰＳ７２１の信号切換はリレーによる切換ですので接続する機種及び信号レベルを選びません。また、電源断時にはシステムＡがバイパスされますので非常時にも安心です。

◆対応信号
　ＸＬＲ３コネクタはアナログオーディオ、デジタルオーディオ及びマイクラインに対応します。ＸＬＲ４コネクタは全ピン切替ですのでＤＣ電源やスピーカーの切り換えに使用できます。また、ＢＮＣコネクタはアナログオーディオ、デジタルオーディオ、ワードクロック、コンポジットビデオ等に使用できます。

◆ターミネーション
　選択されていない側のＸＬＲ３コネクタには約１５０Ωがホットとコールド間に負荷されます。同様にＢＮＣポートは７５Ωが負荷されます。なお、これらは内部スイッチで切り離すこともできます。

◆コントロール
　ＧＰＳ７２１のコントロールはフロントパネルのスイッチまたはリヤパネルのＧＰＩコネクタ経由でパラレル制御できます。また、電源断及び電源投入時には自動的に”Ａ”が選択されます。

◆その他
　また、異なる仕様のシステムスイッチャー及び、リモートコントロールパネル、ボックスも製作いたしますのでお問い合わせください。

■ 仕　様
•BALANCED INPUT: XLR3-F
•BALANCED OUTPUTS A,B: XLR3-M
•SPEAKER INPUTS A,B: XLR4-M max=AC/DC3A
•SPEAKER SELECTED: XLR4-F max=AC/DC3A
•UNBALANCED INPUTS A,B: BNC
•UNBALANCED SELECTED: BNC
•CONTROL: FRONT PANEL, GPI (Dsub9-F #4-40)
•SWITCHING ELEMENT: RELAY
•MAINS: 100-120VAC 50/60Hz MAX=10W
•DIMENSIONS: 482Wx44Hx303D 4kg

  GPS721 "REMOTE" D15-F(#4-40)
 1 SWITCHES COMMON 0V    9 LAMPS COMMON +5V
 2 SELECT SWITCH B      10 SELECT LAMP B
 3 SELECT SWICH A       11 SELECT LAMP A
 4                      12
 5                      13
 6                      14
 7                      15
 8
