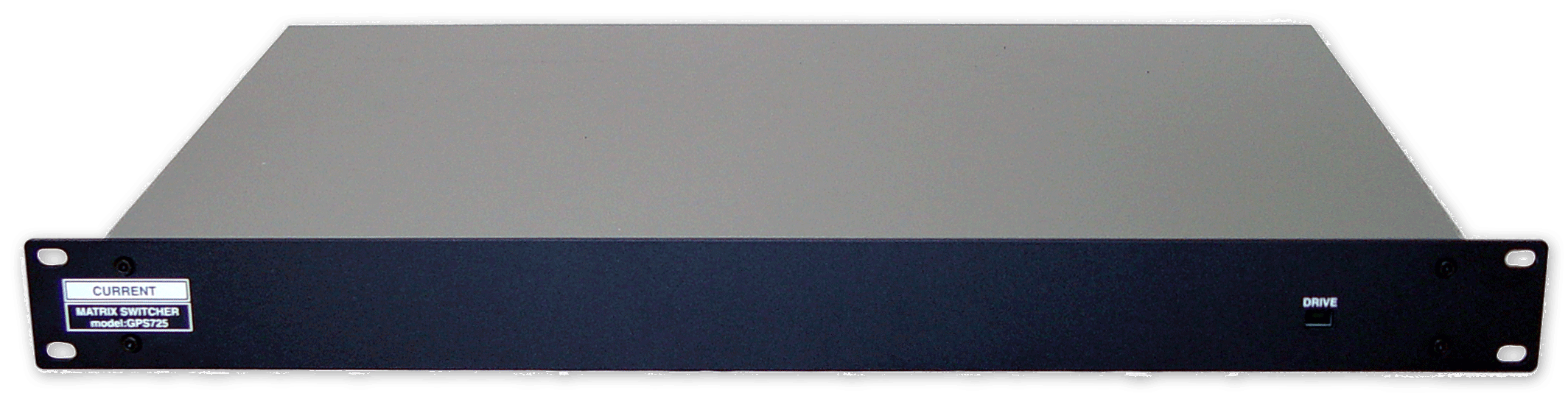

GPS725

8×8 MATRIX SWITCHER

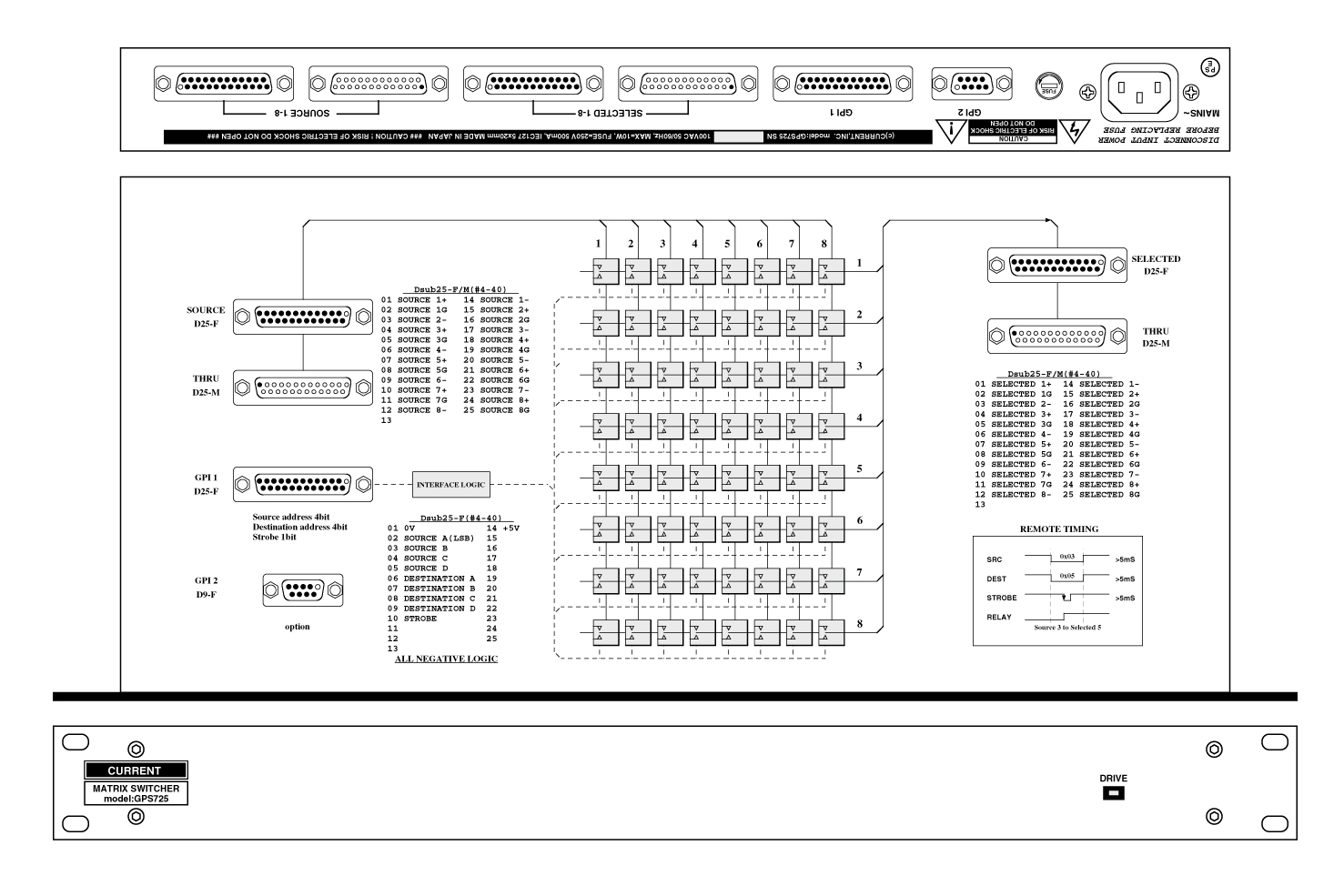

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●８ｘ８マトリックススイッチャー
●オーディオ、ＡＥＳ切り換えに最適
●リモートコントロール
●信号劣化のないリレー切換
●１９インチ１Ｕ

　ＧＰＳ７２５は入力８ｃｈ、出力８ｃｈのオーディオまたはＡＥＳ信号を切り換え可能なマトリックススイッチャーです。システムフォーマットに合わせた信号ルーティングに最適です。

◆スイッチング
　ＧＰＳ７２５の信号切換はリレーによる切換ですのでアナログオーディオ、デジタルオーディオのいずれでも使用できます。また、スイッチングによるノイズもなくシグナルロスもほとんど無視できます。スイッチングマトリックスは出力チャンネルに対して単独の入力チャンネルを選択できます。

◆コントロール
　ＧＰＳ７２５のコントロールはリヤパネルのＲＥＭＯＴＥコネクタで行います。４ビットの入力チャンネルアドレス、４ビットの出力チャンネルアドレス及び切り換えを実行するストローブ信号で制御できます。また、CLEARコマンドで全マトリックスをOFFにできます。いずれの入力も選択していないOFF状態の場合には出力のホットとコールド端子はクロストーク防止のためショートされます。110Ωや600Ωでのターミネーションにも対応できますのでお問い合わせ下さい。

◆その他
　入出力コネクタはスルーコネクタも装備していますので複数のＧＰＳ７２５を使用してより大きなマトリックスを構成することも出来ます。
　また、異なる仕様のシステムスイッチャー及び、リモートコントロールパネルも製作いたしますのでお問い合わせください。

■ 仕　様
•SOURCE CONNECTOR: Dsub25-F/M (#4-40) Balanced
•DESTINATION CONNECTOR : Dsub25-F/M (#4-40) Balanced
•REMOTE (GPI-1) : Dsub25-F (#4-40)
•GPI-2 : option Dsub9-F (#4-40)
•SWITCHING ELEMENT : MECHANICAL RELAY
•SWITCHING TIME : < 10mS
•MAINS : 100VAC 50/60Hz MAX=10W
•DIMENSION : 482(w)x44(h)x303(d) 4kg

 GPS725 “DESTINATION” D25-F/M(#4-40)
 1 CH-1 HOT            14 CH-1 COLD
 2 CH-1 GND            15 CH-2 HOT
 3 CH-2 COLD           16 CH-2 GND
 4 CH-3 HOT            17 CH-3 COLD
 5 CH-3 GND            18 CH-4 HOT
 6 CH-4 COLD           19 CH-4 GND
 7 CH-5 HOT            20 CH-5 COLD
 8 CH-5 GND            21 CH-6 HOT
 9 CH-6 COLD           22 CH-6 GND
10 CH-7 HOT            23 CH-7 COLD
11 CH-7 GND            24 CH-8 HOT
12 CH-8 COLD           25 CH-8 GND
13 None Connection

 GPS725 "SOURCE" D25-F/M(#4-40)
 1 CH-1 HOT           14 CH-1 COLD
 2 CH-1 GND           15 CH-2 HOT
 3 CH-2 COLD          16 CH-2 GND
 4 CH-3 HOT           17 CH-3 COLD
 5 CH-3 GND           18 CH-4 HOT
 6 CH-4 COLD          19 CH-4 GND
 7 CH-5 HOT           20 CH-5 COLD
 8 CH-5 GND           21 CH-6 HOT
 9 CH-6 COLD          22 CH-6 GND
10 CH-7 HOT           23 CH-7 COLD
11 CH-7 GND           24 CH-8 HOT
12 CH-8 COLD          25 CH-8 GND
13 None Connection

 GPS725 "GPI-1 Remote" D25-F(#4-40)
 1 Command common     14 +5V supply max 25mA
 2 Source address A   15
 3 Source address B   16
 4 Source address C   17
 5 Source address D   18
 6 Dest address A     19
 7 Dest address B     20
 8 Dest address C     21
 9 Dest address D     22
10 STROB              23
11 CLEAR              24
12                    25
13
