GPS727

8:8 MATRIX SWITCHER

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●８入力、８出力
●バランス入出力
●排他機能
●電話回線の切り替えに最適
●わかりやすいインターフェース
●１９インチ２Ｕサイズ

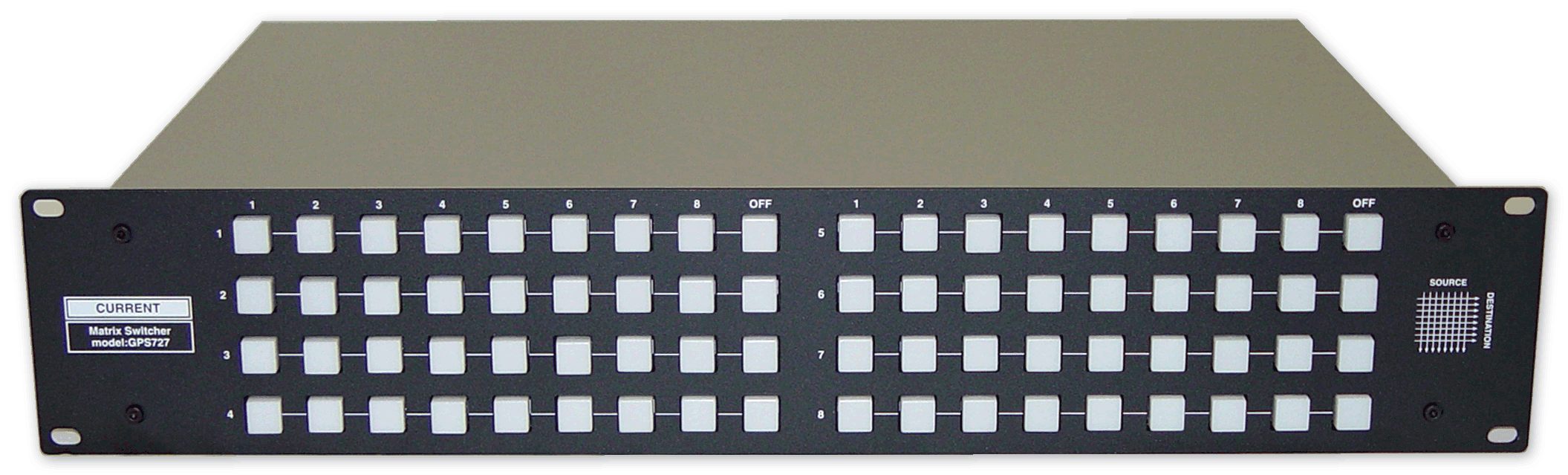

　ＧＰＳ７２７は８入力、８出力のマトリックススイッチャーです。切り換え素子にリレーを使用していますので通常のオーディオのみならず、AES/EBU、シリアル(RS232/422)、電話回線などに応用できます。

◆ＩＮＰＵＴ
　８個のＸＬＲメスコネクタのバランス入力です。選択されていない入力は600Ωでターミネートされます。

◆ＯＵＴＰＵＴ
　８個のＸＬＲオスコネクタのバランス出力です。フロントパネルで選択したソースが出力されます。

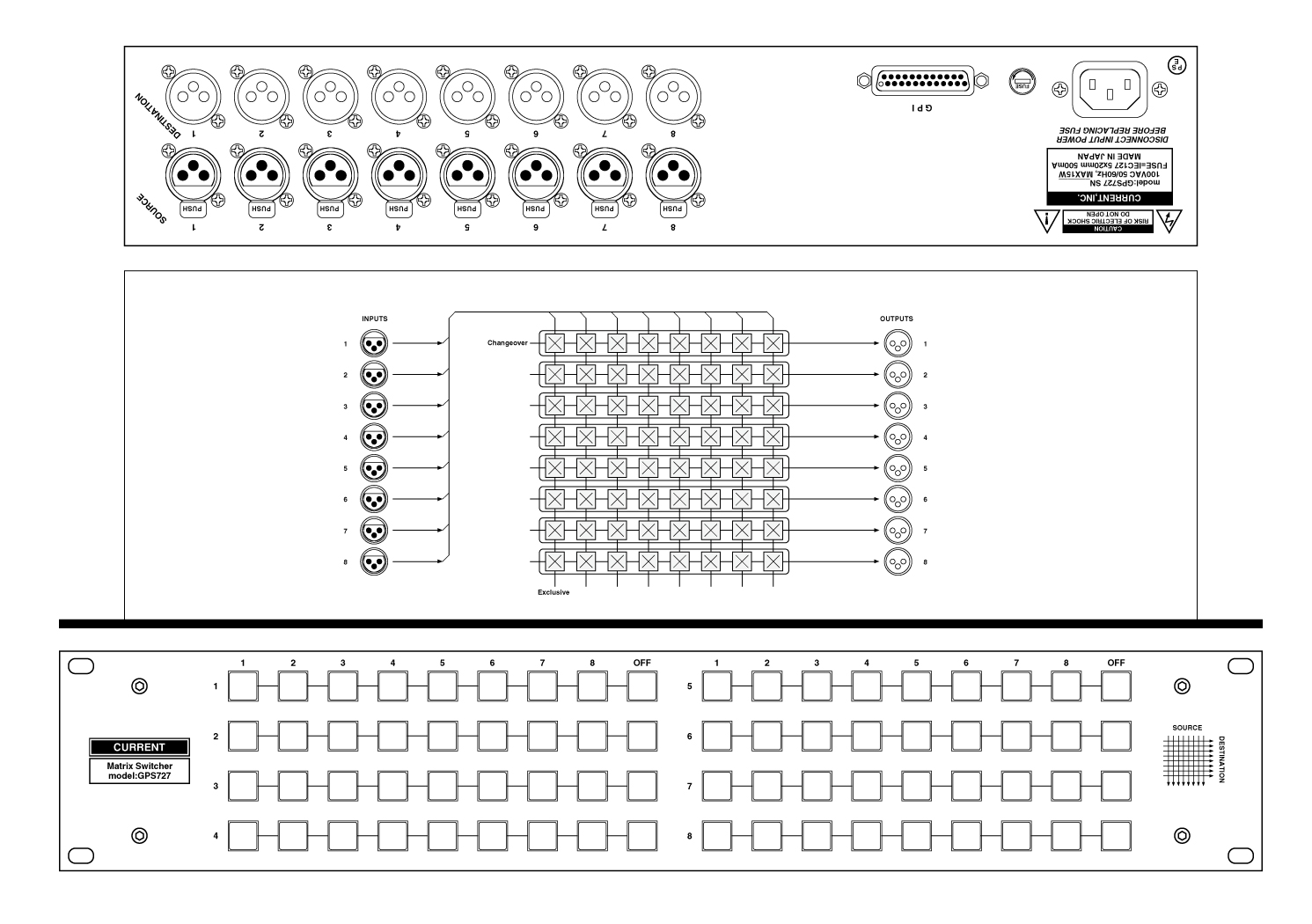

◆マトリックス
　各出力がどのソースを選択するかというデザインです。ある出力で選ばれたソースは他の出力へアサインすることは出来ません。この場合、ＯＦＦにすることで他の出力で選択が可能となります。また、オプションで複数選択な改造も可能です。

◆その他
　異なる仕様のマトリックス製作いたしますのでお問い合わせ下さい。

■ 仕　様
•INPUT: 8
•INPUT CONNECTOR XLR3-F
•OUTPUT: 8
•OUTPUT CONNECTOR XLR3-M
•GPI: Dsub25-F (#4-40)
•MAINS: 100VAC 50/60Hz, 10W MAX
•DIMENSIONS: 482Wx44Hx303D, 4kg

   GPI Dsub25-F(#4-40)
01 0V              14 +12V
02                 15
03                 16
04                 17
05                 18
06                 19
07                 20
08                 21
09                 22
10                 23
11                 24
12                 25
13
