MP460A

MONITOR UNIT

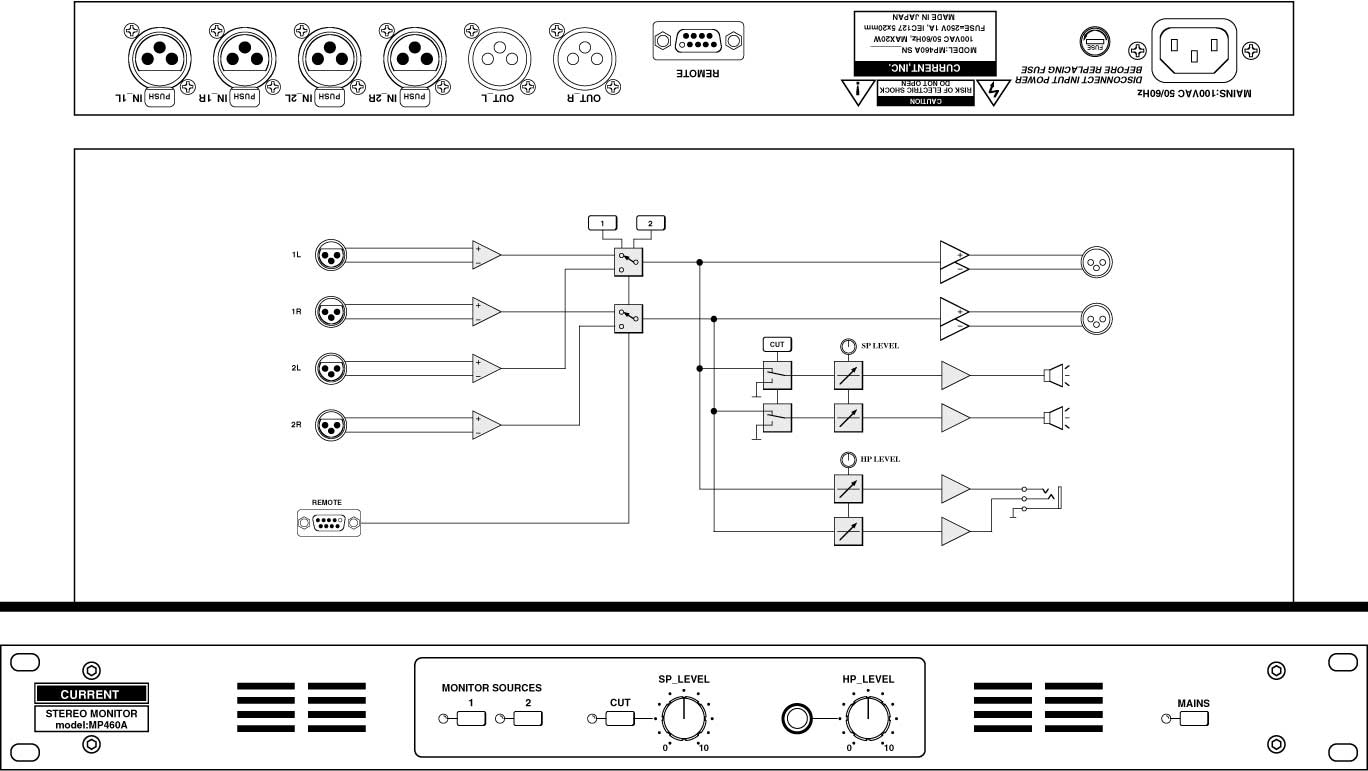

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●スピーカー及びヘッドフォンでモニター
●ステレオ２系統のＸＬＲソース入力
●リモートコントロール
●スピーカーとヘッドフォンの独立レベル
●１９インチ１Ｕサイズ

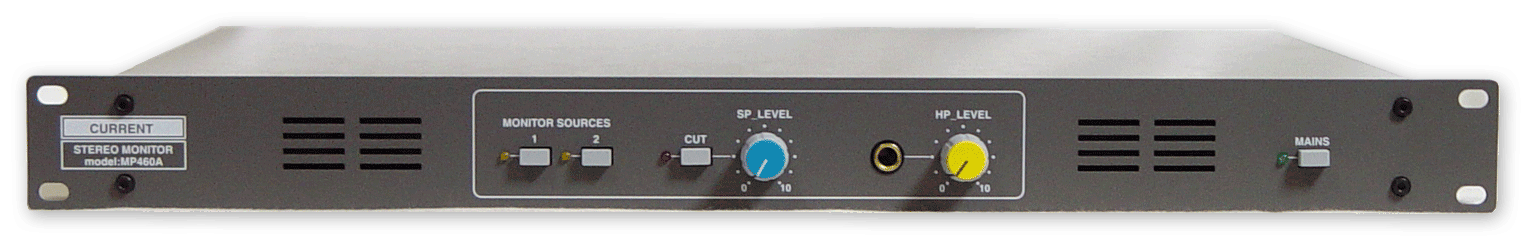

　ＭＰ４６０Ａは１９インチ１Ｕサイズで、ステレオスピーカーとヘッドフォンモニターを備えたモニターユニットです。２系統のソースを選択してモニターでき、セレクテッドアウトもありますのでラインセレクタとしても使用できます。

◆入出力
　入力は一般的なＸＬＲタイプコネクターで、ヘッドフォンジャックは６．３φのステレオジャックです。モニターソースの切り換えはフロントパネルのスイッチまたは、リヤパネルのリモートコネクタで可能です。

◆モニター
　スピーカーとヘッドフォンのコントロールは独立しており、レベルは別々のつまみでコントロールできます。スピーカーはステレオで実装されておりカットボタンでカットすることができます。

◆その他
　ＭＰ４６０Ａのリモートコントローラーまたはパネルはオプションで製作もできますのでお問い合わせください。

■ 仕　様
●入力：バランス、１２ｋΩ
●入力基準レベル：＋４ｄＢｕ
●入力コネクタ：ＸＬＲ３−Ｆ、ＨＯＴ＝２
●出力コネクタ：ＸＬＲ３−Ｍ、ＨＯＴ＝２
●周波数特性：２０〜２０ｋＨｚ　±０．１ｄＢ
●ＴＨＤ：＜０．１％　定格出力時　
●ノイズ：＜−９０ｄＢ
●ヘッドフォン：＞５０Ω
●最大出力レベル：５００ｍＷ
●リモートコネクタ：Ｄｓｕｂ９−Ｆ（＃４−４０）
●電源：１００ＶＡＣ　５０／６０Ｈｚ　１５Ｗ
●外形寸法：４８２Ｗｘ４４Ｈｘ３０３Ｄ　４ｋｇ

    REMOTE DSUB9-F
01 LP COM +15V     06 SW COM
02 SW 1            07 LP 1
03 SW 2            08 LP 2
04                 09
05
