MP462A

MONITOR UNIT WITH VU

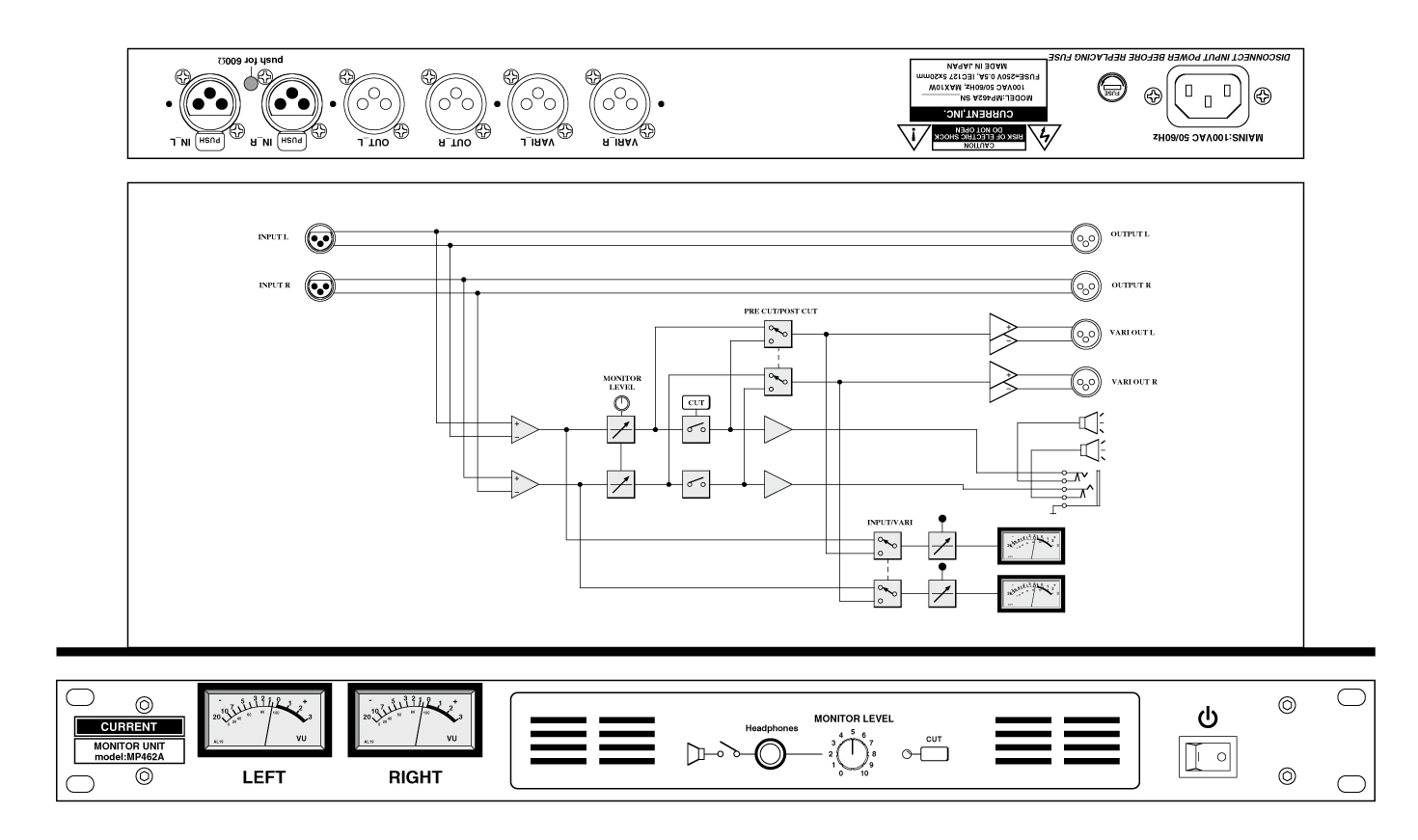

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●ステレオスピーカー
●ステレオヘッドフォン
●ＶＵメーター
●高音質
●スルー及び可変出力
●６００Ωライン対応
●１９インチ１Ｕサイズ

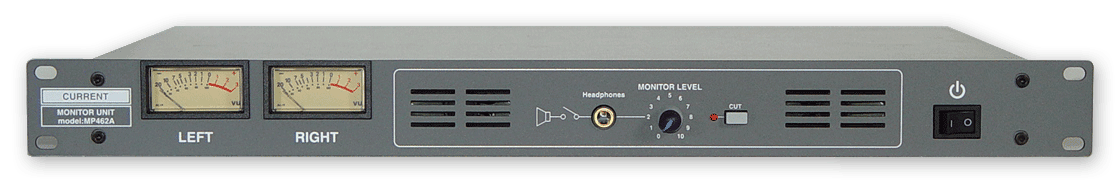

　ＭＰ４６２Ａはスピーカー、ヘッドフォン及びＶＵメーターを実装したモニターユニットです。スルー出力と可変レベル出力を備えており、非常放送システム、送出ライン、DAWなどのモニタ用途に最適です。

◆モニター
　ＭＰ４６２Ａのモニタースピーカーはヘッドフォンを差すとカットされヘッドフォンに切り替わります。カットボタンでモニター出力をカット出来ます。また、ＶＵメーターはモニターレベルとは無関係に入力信号を表示します。

◆入出力
　入出力コネクタは直結されていますので入力信号はそのまま出力されます。モニター系回路はハイインピーダンスのため影響を与えません。

◆可変出力
　スルー出力の他にフロントパネルのモニターレベルと連動したＶＡＲＩ出力を備えており、外部スピーカーを使用する場合などに使用できます。また、内部スイッチの設定でカットスイッチと連動することもできます。なお、外部スピーカーを使用する場合に内蔵スピーカーを無効にする場合には内部のプラグを外す必要があります。

◆ＶＵメーター
　標準の基準レベルは＋４ｄＢｕですが、その他のレベルにも変更可能です。（注文時）また、メーターソースは入力信号またはＶＡＲＩ出力とを内部スイッチで選択できます。出荷時には入力信号側に設定されています。

◆その他
　標準以外の仕様にもお応えしますのでお問い合わせ下さい。

■ 仕　様
●オーディオ入力：ステレオ、バランス、４８ｋΩ
●オーディオ入力コネクタ：ＸＬＲ３−Ｆ、２番ホット
●最大入力レベル：＋２４ｄＢｕ
●オーディオ出力：ステレオ、バランス
●オーディオ出力コネクタ：ＸＬＲ３−Ｍ、２番ホット
●基準入出力レベル：＋４ｄＢｕ
●最大出力レベル：＋２４ｄＢｕ
●周波数特性：２０〜２０ｋＨｚ　±０．１ｄＢ
●モニターＴＨＤ：＜１％
●モニターノイズ：＜−９０ｄＢｕ　
●ヘッドフォン：＞５０Ω
●ヘッドフォン最大出力レベル：５００ｍＷ
●電源：１００ＶＡＣ　５０／６０Ｈｚ、１５Ｗ
●外形寸法：４８２Ｗｘ４４Ｈｘ３０３Ｄ　４ｋｇ

旧バージョンMP462の資料はこちら
