MP464

MONITOR UNIT WITH VU

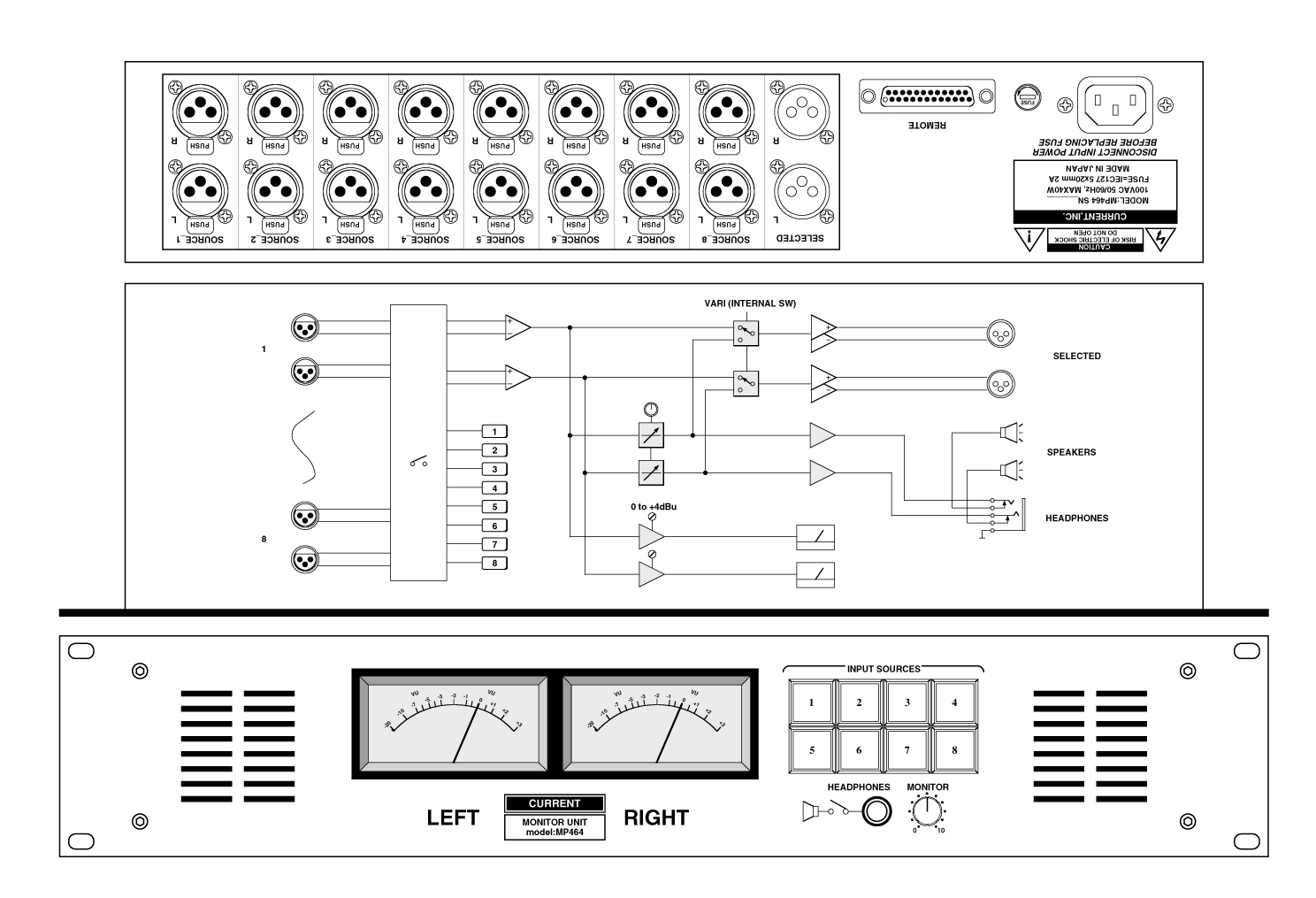

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●８系統のステレオＸＬＲ入力
●大型スピーカー及びヘッドフォンでモニター
●セレクトアウトは固定または可変
●最高級ＶＵメーター
●ソースセレクトはリモート可
●１９インチ２Ｕサイズ

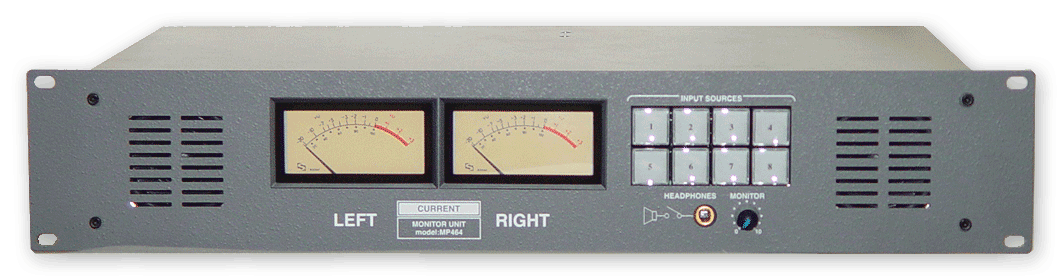

　ＭＰ４６４は１９インチ２Ｕサイズで、ステレオスピーカーとヘッドフォンモニターを備えたモニターユニットです。８系統のステレオソースを選択してモニターでき、セレクテッドアウトもありますのでラインセレクタ、ソース音源の確認、ラインの監視等に最適です。

◆入出力
　入出力は一般的なＸＬＲタイプコネクターで、ヘッドフォンジャックは６．３φのステレオジャックです。出荷時設定では出力はソースセレクタで選択されたものがそのまま出力されますが、内部スイッチの設定によりモニターレベルと連動した出力に変更することもできます。内部の出力レベル調整トリムで＋４ｄＢｕ入力を０ｄＢｕ出力に設定することもできます。（出荷時にはユニティゲイン）

◆モニター
　モニタースピーカーはステレオで実装されておりヘッドフォンを差した場合にはスピーカーはカットされます。モニタースピーカに７０角サイズを使用したことで十分な音量とハイファイサウンドを提供します。

◆メーター
　ＶＵメーターはソースセレクターで選択した信号を表示します。メーターユニットにはハイエンドコンソールにも使用されているsifam社製を使用していますので正確なレベル監視が可能です。また、標準の基準レベルは＋４ｄＢｕですが、内部で０ｄＢｕ〜＋４ｄＢｕまでの調整は可能です。なお、注文時であれば−１０，−２０などに変更もできます。
◆モニターセレクタ
　選択スイッチの名称はボタンのシートを交換することで簡単に変更ができます。

◆その他
　ＭＰ４６４の関連製品として１９インチ１Ｕサイズで２系統入力のＭＰ４６０Ａ、モニター機能だけのＭＰ４６２Ａ、４入力のＭＰ４６３もありますので併せてご検討下さい。

■ 仕　様
•INPUTS: 8-STEREO BALANCED 24kΩ, REF=+4dBu to 0dBu
•INPUT CONNECTOR: XLR3-F
•OUTPUTS: STEREO BALANCED 50Ω, REF=+4dBu to 0dBu
•OUTPUT CONNECTOR: XLR3-M
•FREQUENCY RESPONSE: 20 to 20kHz ±0.1dB
•NOISE: <-90dBu
•HEADPHONES: imp > 50Ω, 6.3ø STEREO Phone
•SPEAKER: 5W+5W (PEAK=10W+10W)
•MONITOR THD: <1% @REF
•METER: AL29WF, REF=+4dBu to 0dBu Internal Adjust
•SOURCE SELECT REMOTE: D25-F(#4-40)
•MAINS: 100VAC 50/60Hz, 40W
•DIMENSIONS: 482Wx88Hx303D, 5kg

   MP464 “REMOTE” D25-F(#4-40)
 1  SWITCHES COMMON 0V   14  LAMPS COMMON +5V
 2  SWITCH 1 L           15  LAMP 1 L
 3  SWITCH 2 L           16  LAMP 2 L
 4  SWITCH 3 L           17  LAMP 4 L
 5  SWITCH 4 L           18  LAMP 4 L
 6  SWITCH 5 L           19  LAMP 5 L
 7  SWITCH 6 L           20  LAMP 6 L
 8  SWITCH 7 L           21  LAMP 7 L
 9  SWITCH 8 L           22  LAMP 8 L
10                       23
11                       24
12                       25
13
