PMS100

8ch Line Mixer

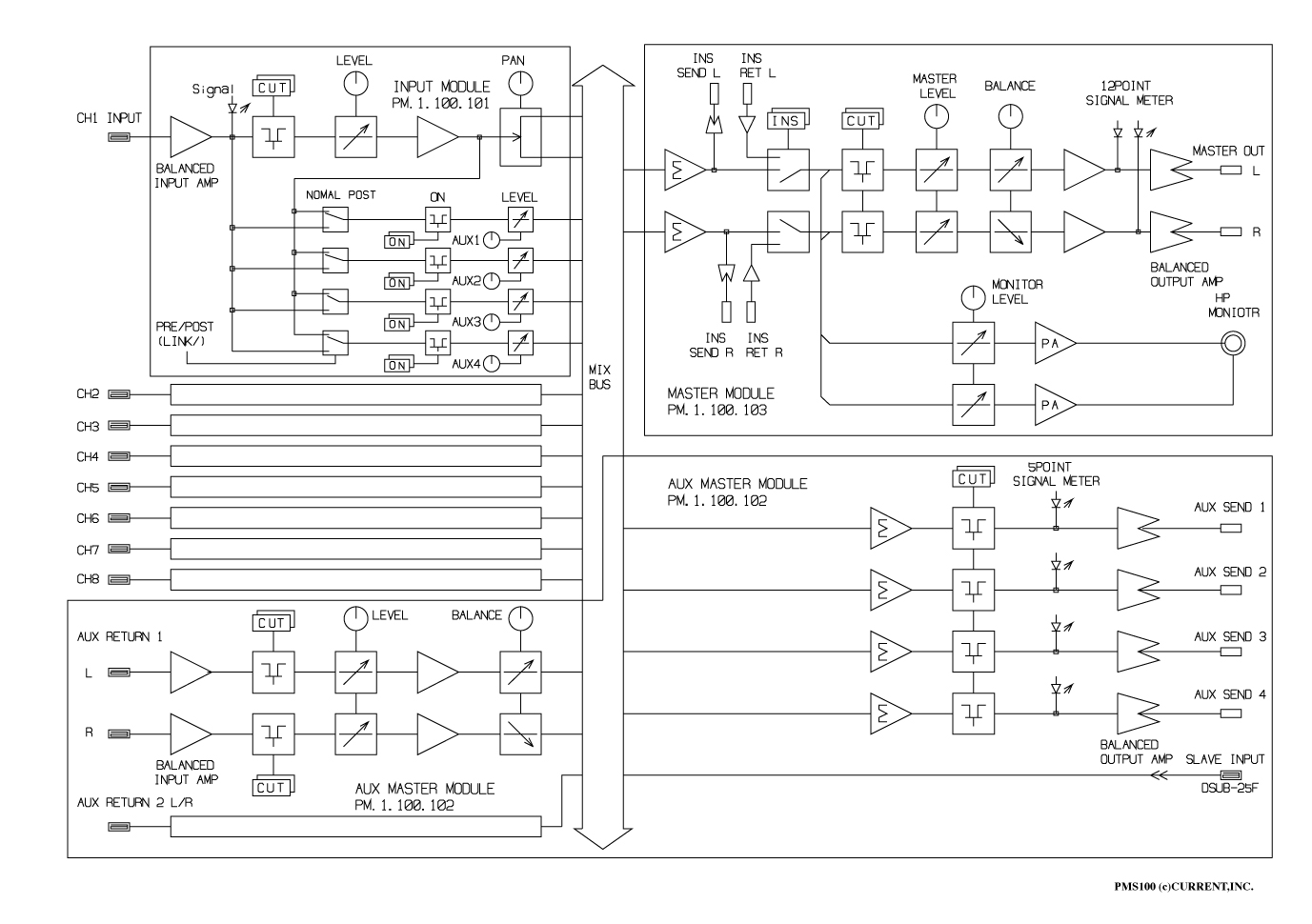

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●ローノイズ、高音質
●4系統のAUXセンド
●マスターインサーション
●ヘッドフォンモニター
●ステレオ2系統のリバーブリターン
●8x4のマトリックスアンプとしても使用可
●カスケイド接続可能
●19インチ3Uサイズ

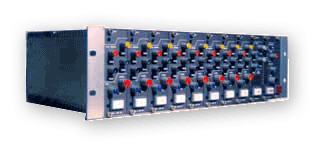

 PMS100はモノラル8チャンネル入力で、シンプルな構成かつ高品質パーツの使用により高音質をめざした3Uサイズのラックマウントタイプのラインミキサーです。INPUT、AUX、MASTERの3種類のモジュール構成のため保守性も良好です。

◆シンプルなインプットモジュール
 音質劣化を防ぐために、インプットモジュールには必要最小限の機能だけを備えています。入力シグナルインジケーター、パンポット、ミックスレベル、AUX1〜4(ONボタン付)、チャンネルカットのシンプルな構成です。

◆2系統のリバーブリターン
 3Uサイズながら、AUXマスターモジュールにはAUXセンドレベルメーター(5ポイント)とステレオで2系統のリバーブリターンを実装しており、LとRが別々にカットできるので信号の確認に便利です。また、AUXセンドは1〜4をまとめてカットすることもできます。

◆便利なヘッドフォンモニター
 マスターモジュールにはヘッドフォンモニターアウトが備えられており、独立してサウンドチェックをすることができます。

◆マトリックス
 AUXセンド1−4を利用して、8x4のマトリックスアンプとして、の応用も可能です。

◆カスケイド
 2台のPMS100をカスケイド接続して、インプットチャンネルを増設することも可能です。

■ 仕 様
•INPUTS: 8-MODULE, BALANCED, 24kΩ
•INPUT REF LEVEL: +4dBu, MAX +24dBu
•AUX SENDS: BALANCED 33Ω
•AUX SENDS REF LEVEL: +4dBu, MAX +24dBu
•MASTER INSERT SENDS: BALANCED 33Ω
•MASTER INSERT SENDS REF LEVEL: +0dBu, MAX +24dBu
•MASTER INSERT RETURNS: BALANCED 24kΩ
•MASTER INSERT RETURNS REF LEVEL: +0dBu, MAX +24dBu
•MASTER OUTPUTS:BALANCED 33Ω
•MASTER OUTPUTS REF LEVEL: +4dBu, MAX +24dBu
•HP MONITOR: IMP.>50Ω MAX=500mW
•CONTROL: INS SW, HP LEVEL, MASTER LEVEL,BALANCE, CUT
•FREQUENCY RESPONSE: 20Hz~20kHz ±0.1dB
•THD: LESS THAN 0.01% at 1kHz
•MAINS: 100VAC 50/60Hz 45W(MAX)
•DIMENSIONS: 483Wx132.5Hx350D 7.5kg

      PMS100 "SLAVE" D25-F(#4-40)
 1 GND                       14 GND
 2 MIX BUS AUX 1+            15 MIX BUS AUX 1-
 3 GND                       16 GND
 4 MIX BUS AUX 2+            17 MIX BUS AUX 2-
 5 GND                       18 GND
 6 MIX BUS AUX 3+            19 MIX BUS AUX 3-
 7 GND                       20 GND
 8 MIX BUS AUX 4+            21 MIX BUS AUX 4-
 9 GND                       22 GND
10 MIX BUS LEFT+             23 MIX BUS LEFT-
11 GND                       24 GND
12 MIX BUS RIGHT+            25 MIX BUS RIGHT-
13 GND

• Order Information

御注文型番 備考 価格(+TAX)
PMS100 8chラインコンソール、19”3U ¥1,500,000
