PMS300

AV SUPERVISOR

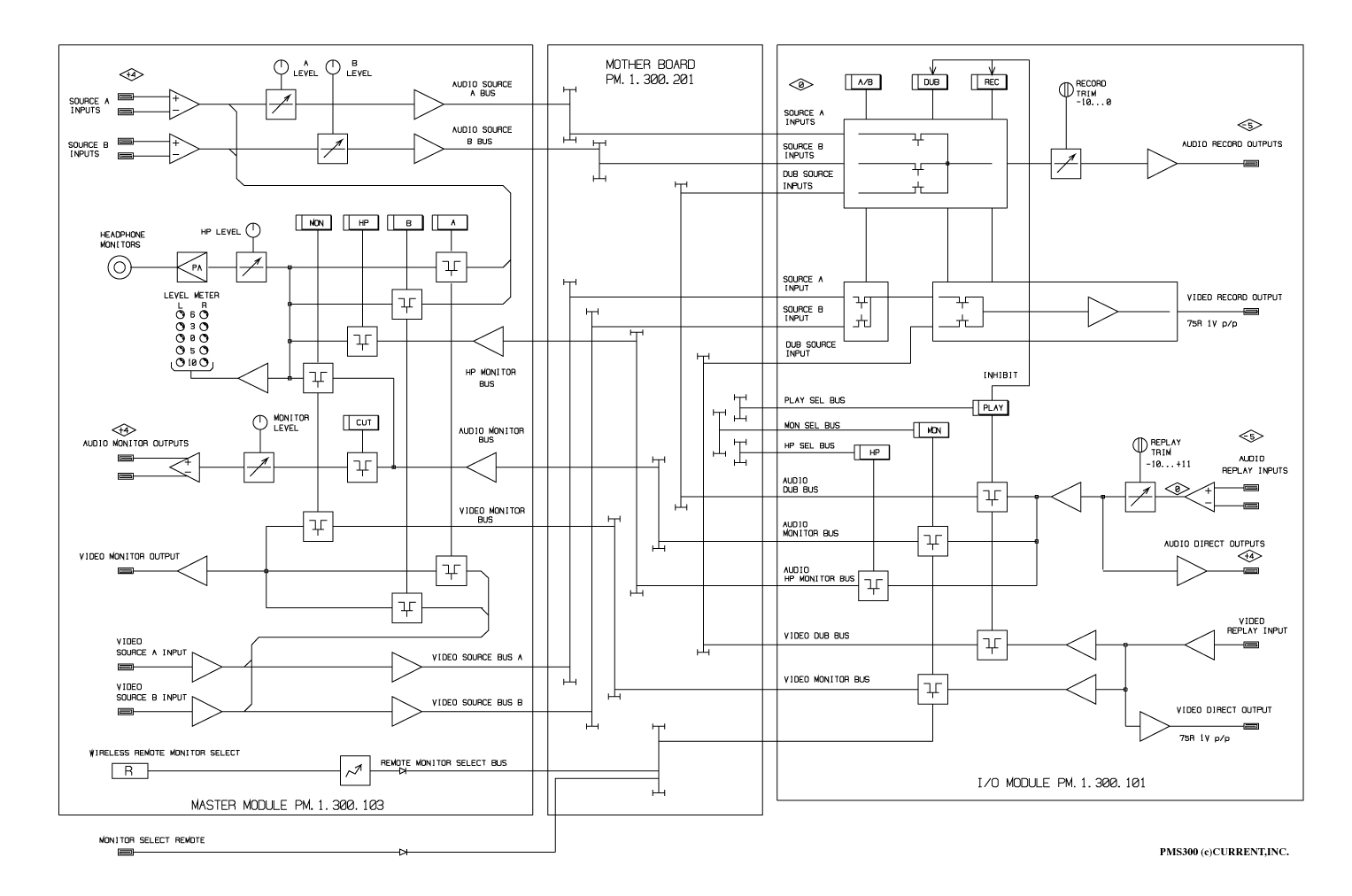

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●プロフェッショナルスタジオ仕様
●オーディオ、ビデオに機器対応
●２系統のレコード系統
●レベルメータ−
●２系統のモニター系統
●録音、再生のレベル調整可能
●モジュール方式により最大１６台
●ヘッドフォンモニター
●リプレイダイレクトアウト
●モニターセレクト等のリモートコントロール

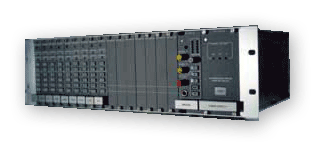

　ＰＭＳ３００はプロフェッショナルスタジオ仕様のＡＶアンプです。最大１６台のＡＶ機器を接続して、録音、モニタ−、ダビング等を統括して簡単に取り扱うことができます。特に操作性を重視し、視覚的に状態を把握出来るように工夫されています。また、各機器に対応したモジュ−ル構成とすることによりアフタ−ケアをも容易にしています。

◆録音、再生レベルのマッチング
　スタジオに混在する異なる基準レベルを持つ機器の録音レベルを、各モジュ−ル毎に−１０ｄＢｕ〜＋６ｄＢｕまで無段階で調整できます。また、マスタ−モジュ−ルの”SOURCE A”、”SOURCE B”のつまみによりフェイドアウトも可能です。しかも、ダビング、モニタ−レベルの調整も−１０ｄＢ〜０ｄＢまで調整できます。（基準レベルが＋４ｄＢｕの場合は０ｄＢ〜＋１０ｄＢ。録音、再生共に基準レベルは−５ｄＢｕまたは、＋４ｄＢｕ）

◆分かりやすいパネルデザイン
　初めてでも簡単に操作出来るようにパネルデザインを工夫されており視覚的に機器の状態が分かります。例えば、録音するときには”REC”ボタンを、モニタ−には”MON”ボタンを、ヘッドフォンでのモニタ−には”HP”ボタンをと、任意の機器のボタンを押すだけで簡単に操作できます。これまで、複雑だったダビング作業も送り出しソ−スの”PLAY”を押し、録音したい機器の”DUB”を選び、”REC”を押せば完了です。

◆オ−ディオ、ビデオを同時に処理
　ＣＤ、ＤＡＴ等のオ−ディオ機器とＶＴＲ等のビデオ機器を同次元で取り扱うことができます。

◆リモ−トコントロ−ル
　モニタ−選択、モニタ−カット（ＤＩＭ）、ヘッドフォンカットはワイヤレスリモコン（別売の学習リモコン）によりワイヤレスで、またはリヤパネルのリモ−トコネクタ経由でワイヤ−ドで行うこともできます。

■ 仕　様
[I/O MODULE]
•RECORD OUT: UNBALANCED, 33Ω
REF LEVEL=-5dBu,MAX +20dBu(+4dBu,max +20dBu)
•REPLAY DIRECT OUT: UNBALANCED, 33Ω, +4dBu,MAX +20dBu
•REPLAY IN: BALANCED 24kΩ
REF LEVEL=-5dBu,MAX +16dBu(+4dBu,max +24dBu)
[MASTER MODULE]
•SOURCE IN: BALANCED, 24kΩ,REF=+4dBu, MAX +24dBu
•MONITOR OUT: BALANCED, 33Ω, +4dBu, MAX +24dBu
•CONNECTOR: AV I/O=D-25WAY MALE(M2.6)
REM D-37WAY FEMALE (M2.6), VIDEO I/O:BNC
•FREQUENCY RESPONSE: 20Hz~20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•HP MONITOR: >50Ω MAX=500mW
•MAINS: 100VAC,50/60Hz 80W(MAX)
•DIMENSIONS: 483Wx132.5Hx360D 8.5kg (full mount)

   PMS300 "I/O 1-16" D25-M
 1 AUDIO REPLAY INPUT L +   14 AUDIO REPLAY INPUT L -
 2 AUDIO REPLAY INPUT L 0   15 AUDIO REPLAY INPUT R +
 3 AUDIO REPLAY INPUT R -   16 AUDIO REPLAY INPUT R 0
 4 AUDIO DIRECT OUT L +     17 AUDIO DIRECT OUT L -
 5 AUDIO DIRECT OUT L 0     18 AUDIO DIRECT OUT R +
 6 AUDIO DIRECT OUT R -     19 AUDIO DIRECT OUT R 0
 7 AUDIO RECORD OUT L +     20 AUDIO RECORD OUT L -
 8 AUDIO RECORD OUT L 0     21 AUDIO RECORD OUT R +
 9 AUDIO RECORD OUT R -     22 AUDIO RECORD OUT R 0
10 VIDEO REPLAY INPUT       23 VIDEO REPLAY INPUT gnd
11 IDEO DIRECT OUT          24 VIDEO DIRECT OUT gnd
12 VIDEO RECORD OUT         25 VIDEO RECORD OUT gnd
13

   PMS300 "CONSOLE I/OD25-M
 1 AUDIO MINITOR OUT L +    14 AUDIO MONITOR OUT L -
 2 AUDIO MONITOR OUT L 0    15 AUDIO MONITOR OUT R +
 3 AUDIO MONITOR OUT R -    16 AUDIO MONITOR OUT R 0
 4 AUDIO SOURCE INPUT AL +  17 AUDIO SOURCE INPUT AL -
 5 AUDIO SOURCE INPUT AL 0  18 AUDIO SOURCE INPUT AR +
 6 AUDIO SOURCE INPUT AR -  19 AUDIO SOURCE INPUT AR 0
 7 AUDIO SOURCE INPUT BL +  20 AUDIO SOURCE INPUT BL -
 8 AUDIO SOURCE INPUT BL 0  21 AUDIO SOURCE INPUT BR +
 9 AUDIO SOURCE INPUT BR -  22 AUDIO SOURCE INPUT BR 0
10                          23
11                          24
12                          25
13

   PMS300 "REMOTE" D37-F
 1 SELECT SWITCH 16         20 SELECT LED + 16
 2 SELECT SWITCH 15         21 SELECT LED + 15
 3 SELECT SWITCH 14         22 SELECT LED + 14
 4 SELECT SWITCH 13         23 SELECT LED + 13
 5 SELECT SWITCH 12         24 SELECT LED + 12
 6 SELECT SWITCH 11         25 SELECT LED + 11
 7 SELECT SWITCH 10         26 SELECT LED + 10
 8 SELECT SWITCH 09         27 SELECT LED + 09
 9 SELECT SWITCH 08         28 SELECT LED + 08
10 SELECT SWITCH 07         29 SELECT LED + 07
11 SELECT SWITCH 06         30 SELECT LED + 06
12 SELECT SWITCH 05         31 SELECT LED + 05
13 SELECT SWITCH 04         32 SELECT LED + 04
14 SELECT SWITCH 03         33 SELECT LED + 03
15 SELECT SWITCH 02         34 SELECT LED + 02
16 SELECT SWITCH 01         35 SELECT LED + 01
17 +15V SWITCH COMMON       36 -15V LED COMMON
38                          37
19
