SILENCE SENSOR
[カレントストアで購入][セレクションガイド][システムダイヤグラム]
[カタログ]

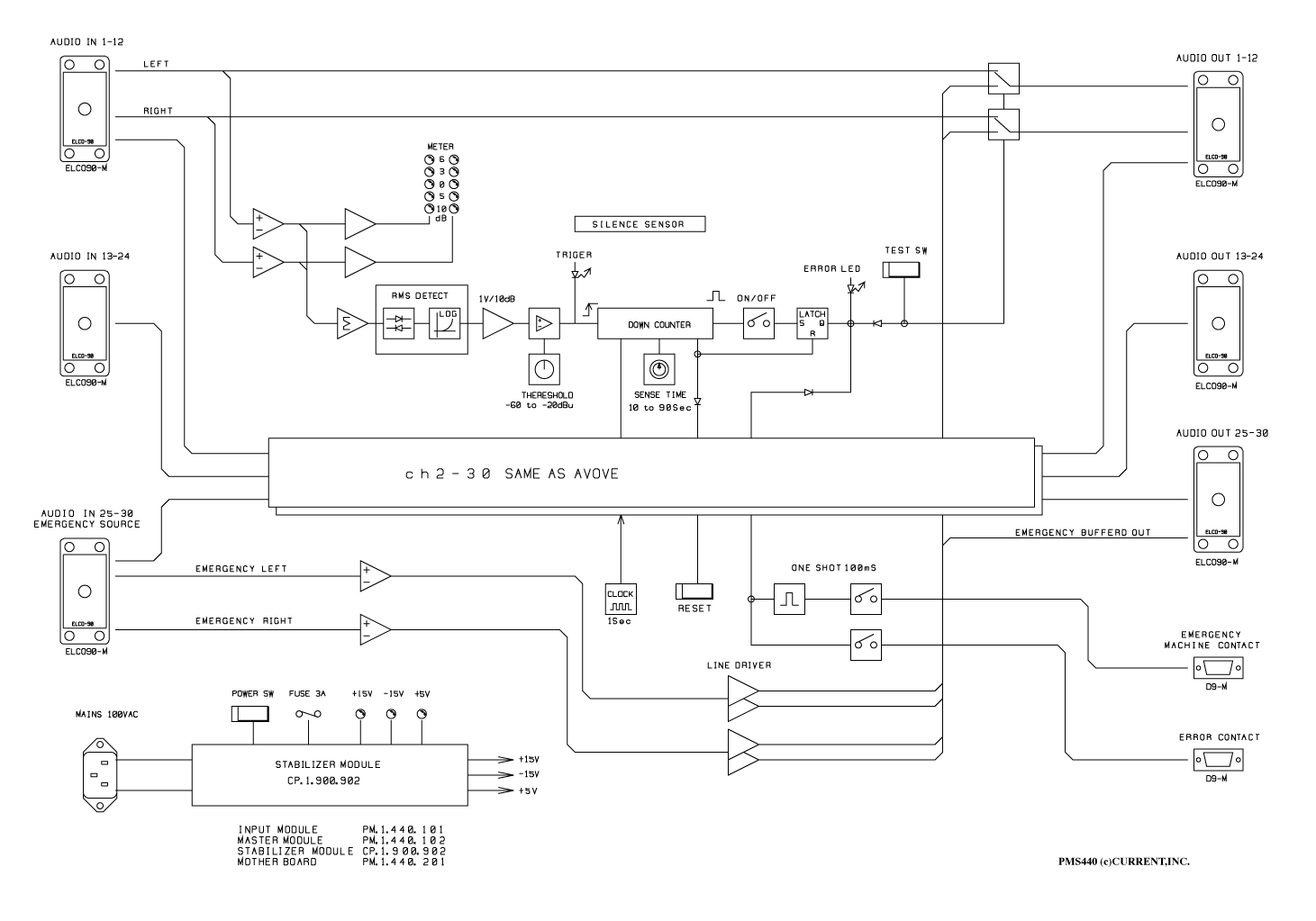

[システムダイヤグラム]
●多チャンネル非常放送用システム
●最大ステレオ３２ｃｈ
●無音状態を検出してソース切換
●エマージェンシーマシンを自動スタート
●テストモードあり
●アラーム用接点出力
●５ポイントＬＥＤレベルメ−タ−付

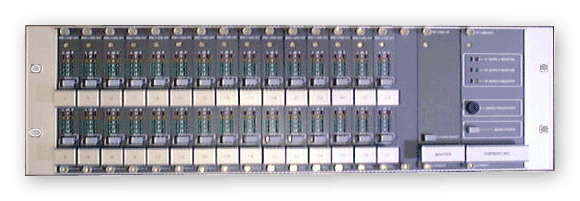

●１９インチ３Ｕサイズ
ＰＭＳ４４０は最大３２チャンネルに対応した非常放送用システムです。プログラムソースの無音状態を検出してプログラム出力をエマージェンシーソースへ自動切換を行うシステムで、設定したＴＨＲＥＳＨＯＬＤレベルより低い時間が設定時間以上連続した場合に、アラーム出力のリレーコンタクトをＯＮにし、エマージェンシーソースへ切換えます。また、同時にエマージェンシーソース送出機器のＰＬＡＹコマンド用リレーコンタクトをＯＮにします。
◆サイレンスセンサー
各センサーモジュールには５ポイントＬＥＤレベルメーターを備え、プログラムソースの無音検出時間とスレッシュホールドレベルの設定は各モジュールで、１０秒から９０秒及び−２０〜−６０ｄＢｕの範囲で設定できます。また、各チャンネルごとにＴＥＳＴボタンで強制的にエマ−ジェンシ−ソ−スへ切り換えることもできます。センサーは各チャンネルごとに動作を禁止することもできます。
◆アラーム出力
プログラムソースが設定時間以上途切れた場合には、サイレンスセンサーが作動しアラーム出力のリレーコンタクトをＯＮにし、エマージェンシーマシン用のプレイ接点を出力します。
◆リセット
システムを通常状態に復帰するにはマスタ−モジュ−ルのシステムリセットボタン使用しますが、プログラム信号が正常に入力されていることを各チャンネルのレベルメ−タ−で確認してから行って下さい。マスターモジュールのシステムリセットボタンを１秒以上押し続けるとサイレンスセンサーが初期化されます。
◆その他
ＰＭＳ４４０は２チャンネル単位のモジュール構成ですので、ご注文時には必要チャンネル数を指定して下さい。また、プログラム入出力は電源が切れている状態ではリレ−によりバイパスされます。標準以外の仕様、パッチベイ及び接続ケーブルも製作いたします。
■ 仕 様
●プログラム入力：バランス、＋４ｄＢｕ、２番ホット
●プログラム出力：バランス、＋４ｄＢｕ、２番ホット
●入出力コネクタ：ＥＬＣＯ９０Ｐ−Ｍ
●出荷時設定スレッシュホ−ルド：−４０ｄＢｕ
●出荷時設定センスタイム：３０秒
●出荷時設定センサ−：ＯＮ
●出荷時設定レベルメ−タ−０ｄＢ：＋４ｄＢｕ
●レベル表示：−１０、−５、０、＋３、＋６（５ポイント）
●エラーコンタクト：２４ＤＣ、１００ｍＡ
●マシンコンタクト：２４ＤＣ、１００ｍＡ、５００ｍｓメイク
●周波数特性：２０〜２０ｋＨｚ ±１ｄＢ
●電源：１００ＶＡＣ ５０／６０Ｈｚ、５０Ｗ
●外形寸法：４８３Ｗｘ１３２．５Ｈｘ３５０Ｄ １２ｋｇ
アラーム表示器にはPMS441をご使用下さい。
PMS440 "Program Input 1-12" ELCO90-M ch + - 0 Description 1 A H R PROGRAM INPUT 1L 2 B J S PROGRAM INPUT 1R 3 C K T PROGRAM INPUT 2L 4 D L U PROGRAM INPUT 2R 5 E M V PROGRAM INPUT 3L 6 F N W PROGRAM INPUT 3R 7 X AE AM PROGRAM INPUT 4L 8 Y AF AN PROGRAM INPUT 4R 9 Z AH AP PROGRAM INPUT 5L 10 AA AJ AR PROGRAM INPUT 5R 11 AB AK AS PROGRAM INPUT 6L 12 AC AL AT PROGRAM INPUT 6R 13 BJ BS BY PROGRAM INPUT 7L 14 BK BT BZ PROGRAM INPUT 7R 15 BL BU CA PROGRAM INPUT 8L 16 BM BV CB PROGRAM INPUT 8R 17 BN BW CC PROGRAM INPUT 9L 18 BP BX CD PROGRAM INPUT 9R 19 CF CN CW PROGRAM INPUT 10L 20 CH CP CX PROGRAM INPUT 10R 21 CJ CR CY PROGRAM INPUT 11L 22 CK CS CZ PROGRAM INPUT 11R 23 CL CT DA PROGRAM INPUT 12L 24 CM CU DB PROGRAM INPUT 12R
PMS440 "Program Input 13-24" ELCO90-M ch + - 0 Description 1 A H R PROGRAM INPUT 13L 2 B J S PROGRAM INPUT 13R 3 C K T PROGRAM INPUT 14L 4 D L U PROGRAM INPUT 14R 5 E M V PROGRAM INPUT 15L 6 F N W PROGRAM INPUT 15R 7 X AE AM PROGRAM INPUT 16L 8 Y AF AN PROGRAM INPUT 16R 9 Z AH AP PROGRAM INPUT 17L 10 AA AJ AR PROGRAM INPUT 17R 11 AB AK AS PROGRAM INPUT 18L 12 AC AL AT PROGRAM INPUT 18R 13 BJ BS BY PROGRAM INPUT 19L 14 BK BT BZ PROGRAM INPUT 19R 15 BL BU CA PROGRAM INPUT 20L 16 BM BV CB PROGRAM INPUT 20R 17 BN BW CC PROGRAM INPUT 21L 18 BP BX CD PROGRAM INPUT 21R 19 CF CN CW PROGRAM INPUT 22L 20 CH CP CX PROGRAM INPUT 22R 21 CJ CR CY PROGRAM INPUT 23L 22 CK CS CZ PROGRAM INPUT 23R 23 CL CT DA PROGRAM INPUT 24L 24 CM CU DB PROGRAM INPUT 24R
PMS440 "Program Input 25-32 & EMG" ELCO90-M ch + - 0 Description 1 A H R PROGRAM INPUT 25L 2 B J S PROGRAM INPUT 25R 3 C K T PROGRAM INPUT 26L 4 D L U PROGRAM INPUT 26R 5 E M V PROGRAM INPUT 27L 6 F N W PROGRAM INPUT 27R 7 X AE AM PROGRAM INPUT 28L 8 Y AF AN PROGRAM INPUT 28R 9 Z AH AP PROGRAM INPUT 29L 10 AA AJ AR PROGRAM INPUT 29R 11 AB AK AS PROGRAM INPUT 30L 12 AC AL AT PROGRAM INPUT 30R 13 BJ BS BY PROGRAM INPUT 31L 14 BK BT BZ PROGRAM INPUT 31R 15 BL BU CA PROGRAM INPUT 32L 16 BM BV CB PROGRAM INPUT 32R 17 BN BW CC EMERGENCY SOURCE IN L 18 BP BX CD EMERGENCY SOURCE IN R 19 CF CN CW 20 CH CP CX 21 CJ CR CY 22 CK CS CZ 23 CL CT DA 24 CM CU DB
PMS440 "Program Output 1-12" ELCO90-M ch + - 0 Description 1 A H R PROGRAM OUTPUT 1L 2 B J S PROGRAM OUTPUT 1R 3 C K T PROGRAM OUTPUT 2L 4 D L U PROGRAM OUTPUT 2R 5 E M V PROGRAM OUTPUT 3L 6 F N W PROGRAM OUTPUT 3R 7 X AE AM PROGRAM OUTPUT 4L 8 Y AF AN PROGRAM OUTPUT 4R 9 Z AH AP PROGRAM OUTPUT 5L 10 AA AJ AR PROGRAM OUTPUT 5R 11 AB AK AS PROGRAM OUTPUT 6L 12 AC AL AT PROGRAM OUTPUT 6R 13 BJ BS BY PROGRAM OUTPUT 7L 14 BK BT BZ PROGRAM OUTPUT 7R 15 BL BU CA PROGRAM OUTPUT 8L 16 BM BV CB PROGRAM OUTPUT 8R 17 BN BW CC PROGRAM OUTPUT 9L 18 BP BX CD PROGRAM OUTPUT 9R 19 CF CN CW PROGRAM OUTPUT 10L 20 CH CP CX PROGRAM OUTPUT 10R 21 CJ CR CY PROGRAM OUTPUT 11L 22 CK CS CZ PROGRAM OUTPUT 11R 23 CL CT DA PROGRAM OUTPUT 12L 24 CM CU DB PROGRAM OUTPUT 12R
PMS440 "Program Output 13-24" ELCO90-M ch + - 0 Description 1 A H R PROGRAM OUTPUT 13L 2 B J S PROGRAM OUTPUT 13R 3 C K T PROGRAM OUTPUT 14L 4 D L U PROGRAM OUTPUT 14R 5 E M V PROGRAM OUTPUT 15L 6 F N W PROGRAM OUTPUT 15R 7 X AE AM PROGRAM OUTPUT 16L 8 Y AF AN PROGRAM OUTPUT 16R 9 Z AH AP PROGRAM OUTPUT 17L 10 AA AJ AR PROGRAM OUTPUT 17R 11 AB AK AS PROGRAM OUTPUT 18L 12 AC AL AT PROGRAM OUTPUT 18R 13 BJ BS BY PROGRAM OUTPUT 19L 14 BK BT BZ PROGRAM OUTPUT 19R 15 BL BU CA PROGRAM OUTPUT 20L 16 BM BV CB PROGRAM OUTPUT 20R 17 BN BW CC PROGRAM OUTPUT 21L 18 BP BX CD PROGRAM OUTPUT 21R 19 CF CN CW PROGRAM OUTPUT 22L 20 CH CP CX PROGRAM OUTPUT 22R 21 CJ CR CY PROGRAM OUTPUT 23L 22 CK CS CZ PROGRAM OUTPUT 23R 23 CL CT DA PROGRAM OUTPUT 24L 24 CM CU DB PROGRAM OUTPUT 24R
PMS440 "Program Output 25-32 & EMG" ELCO90-M ch + - 0 Description 1 A H R PROGRAM OUTPUT 25L 2 B J S PROGRAM OUTPUT 25R 3 C K T PROGRAM OUTPUT 26L 4 D L U PROGRAM OUTPUT 26R 5 E M V PROGRAM OUTPUT 27L 6 F N W PROGRAM OUTPUT 27R 7 X AE AM PROGRAM OUTPUT 28L 8 Y AF AN PROGRAM OUTPUT 28R 9 Z AH AP PROGRAM OUTPUT 29L 10 AA AJ AR PROGRAM OUTPUT 29R 11 AB AK AS PROGRAM OUTPUT 30L 12 AC AL AT PROGRAM OUTPUT 30R 13 BJ BS BY PROGRAM OUTPUT 31L 14 BK BT BZ PROGRAM OUTPUT 31R 15 BL BU CA PROGRAM OUTPUT 32L 16 BM BV CB PROGRAM OUTPUT 32R 17 BN BW CC EMERGENCY SOURCE OUT L 18 BP BX CD EMERGENCY SOURCE OUT R 19 CF CN CW 20 CH CP CX 21 CJ CR CY 22 CK CS CZ 23 CL CT DA 24 CM CU DB
PMS440 "ERROR CONTACT" D9-M(#4-40) 1 ERROR RELAY CONTACT A 6 ERROR RELAY CONTACT B 2 7 3 8 4 9 5
PMS440 "MACHINE CONTACT" D9-M(#4-40) 1 MACHINE PLAY CONTACT A 6 MACHINE PLAY CONTACT B 2 7 3 8 4 9 5
• Order Information
| 御注文型番 | 備考 | 価格（+TAX） |
|---|---|---|
| PMS440 | ステレオ３２ｃｈサイレンスセンサー、１９”３Ｕ | ¥640,000 |
| PMS440-M | センサーモジュール | ¥170,000 |
| PMS440-F | センサーフレーム | ¥640,000 |
| PMS441 | １６ｃｈインジケーター、１９”１Ｕ | ¥198,000 |
