RMS281

7 Button REMOTE BOX

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●7ボタンリモートコントロールボックス
●各種コントロールに最適
●SSLコンソールS28E準拠

 RMS281/282は7ボタンの汎用テープリモートボックスで、SSLコンソールのテープリモートフォーマットであるS28Eに準拠しており、現在使用中のケーブルをそのまま差し替え可能です。また、汎用リモートボックスとしても使用出来ます。

◆7ボタン
 コントロールボタンはREW、FWD、PLAY、STOP、REC、ZERO、LOCATEのボタンがあり、タリーランプも点灯します。

◆タリー電圧
 RMS281/282のタリーの電圧は5V〜24Vまで対応していますが、内部抵抗の変更が必要ですので注文時に指定して下さい。

◆ボタンの名称
 名称はフィルムを交換するだけで簡単に行えます。

◆その他
 標準以外の仕様にもお応えしますのでお問い合わせ下さい。

■ 仕 様
●ボタン数:モーメンタリー 7x2
●回路構成:スイッチコモン(0V)、ランプコモン(+V)方式
●スイッチ接点容量:24VDC 50mA
●タリー電圧:5V〜24VDC(注文時指定)
●コネクタ:D25−M(#4−40)

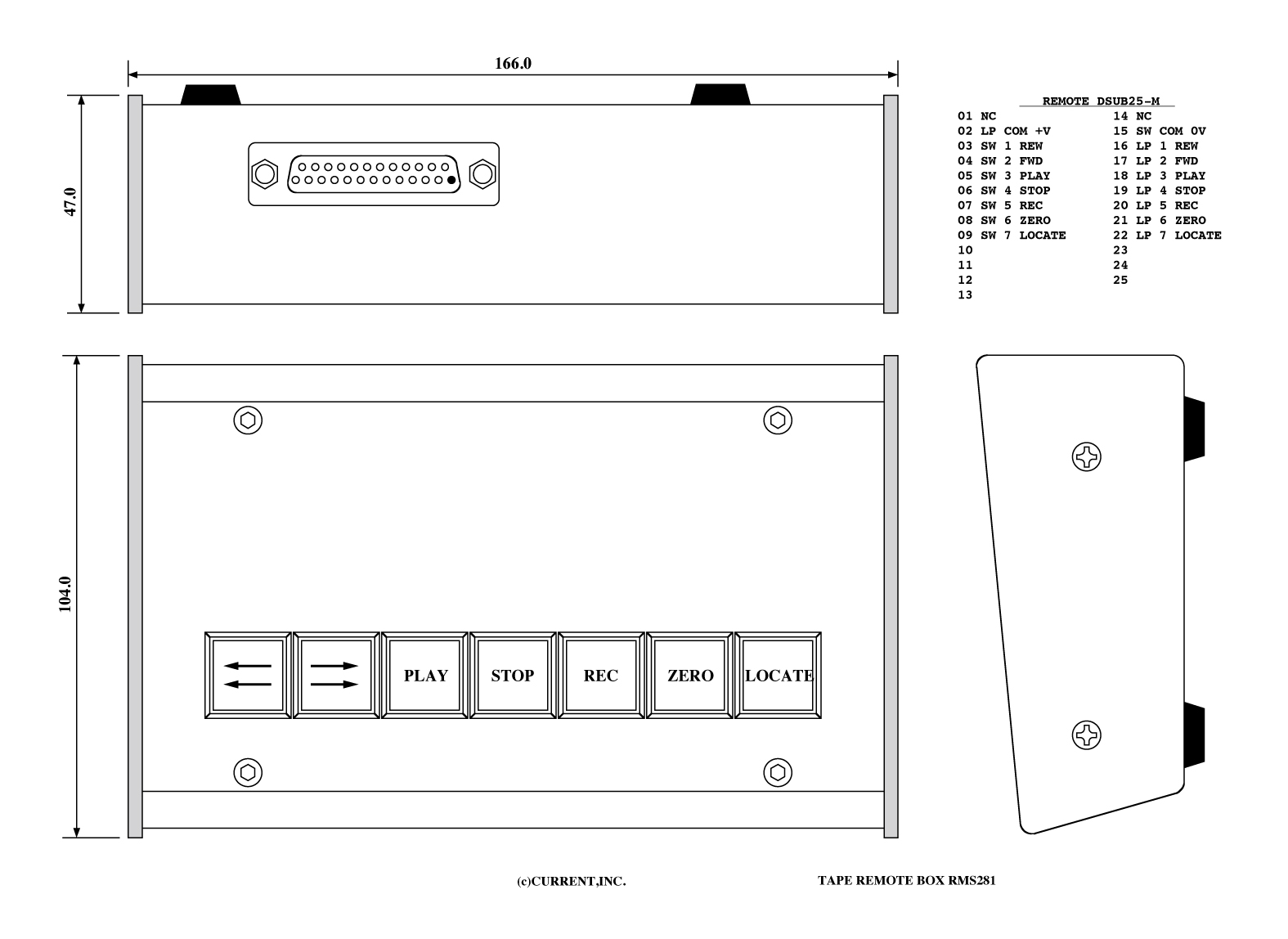

●外形寸法:166Wx47Hx104D 1kg

    REMOTE DSUB25-M
01 NC               14 NC
02 LP COM +V        15 SW COM 0V
03 SW 1 REW         16 LP 1 REW
04 SW 2 FWD         17 LP 2 FWD
05 SW 3 PLAY        18 LP 3 PLAY
06 SW 4 STOP        19 LP 4 STOP
07 SW 5 REC         20 LP 5 REC
08 SW 6 ZERO        21 LP 6 ZERO
09 SW 7 LOCATE      22 LP 7 LOCATE
10                  23
11                  24
12                  25
13

• Order Information

御注文型番 備考 価格(+TAX)
RMS281 7ボタンリモートボックス ¥86,000
