RMS283

8 Button REMOTE BOX

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

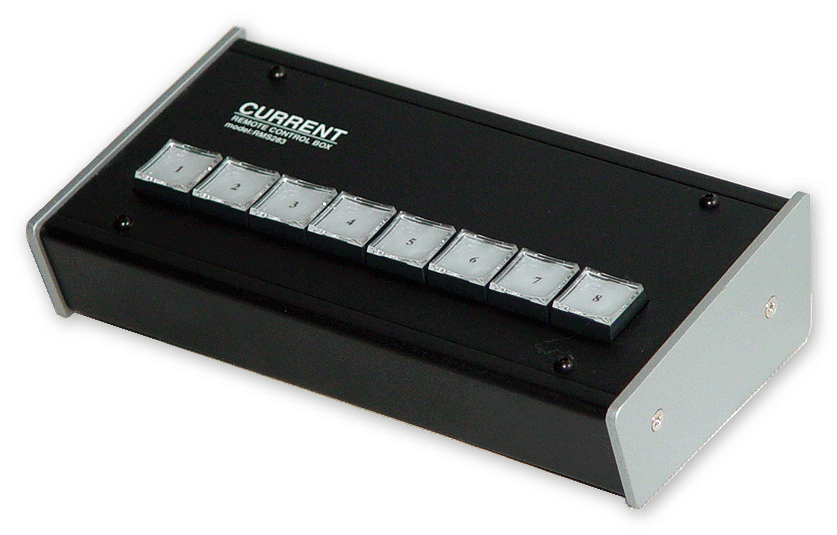

●８ボタンリモートボックス
●各種コントロールに最適

　ＲＭＳ２８３は８ボタンの汎用リモートボックスです。スイッチコモン、ランプコモン方式の回路構成ですのであらゆる機器のリモートに適合します。

◆タリー電圧
　ＲＭＳ２８３のタリーの電圧は５Ｖ〜２４Ｖまで対応していますが内部抵抗の変更が必要ですので注文時に指定して下さい。

◆ボタンの名称
　コントロールボタンの名称はフィルムを交換するだけで簡単に行えます。

◆その他
　標準以外の仕様にもお応えしますのでお問い合わせ下さい。

■ 仕　様
●ボタン数：モーメンタリー　８個
●回路構成：スイッチコモン（０Ｖ）、ランプコモン（＋Ｖ）方式
●スイッチ接点容量：２４ＶＤＣ　５０ｍＡ
●タリー電圧：５Ｖ〜２４ＶＤＣ（注文時指定)
●コネクタ：Ｄ２５−Ｍ（＃４−４０)

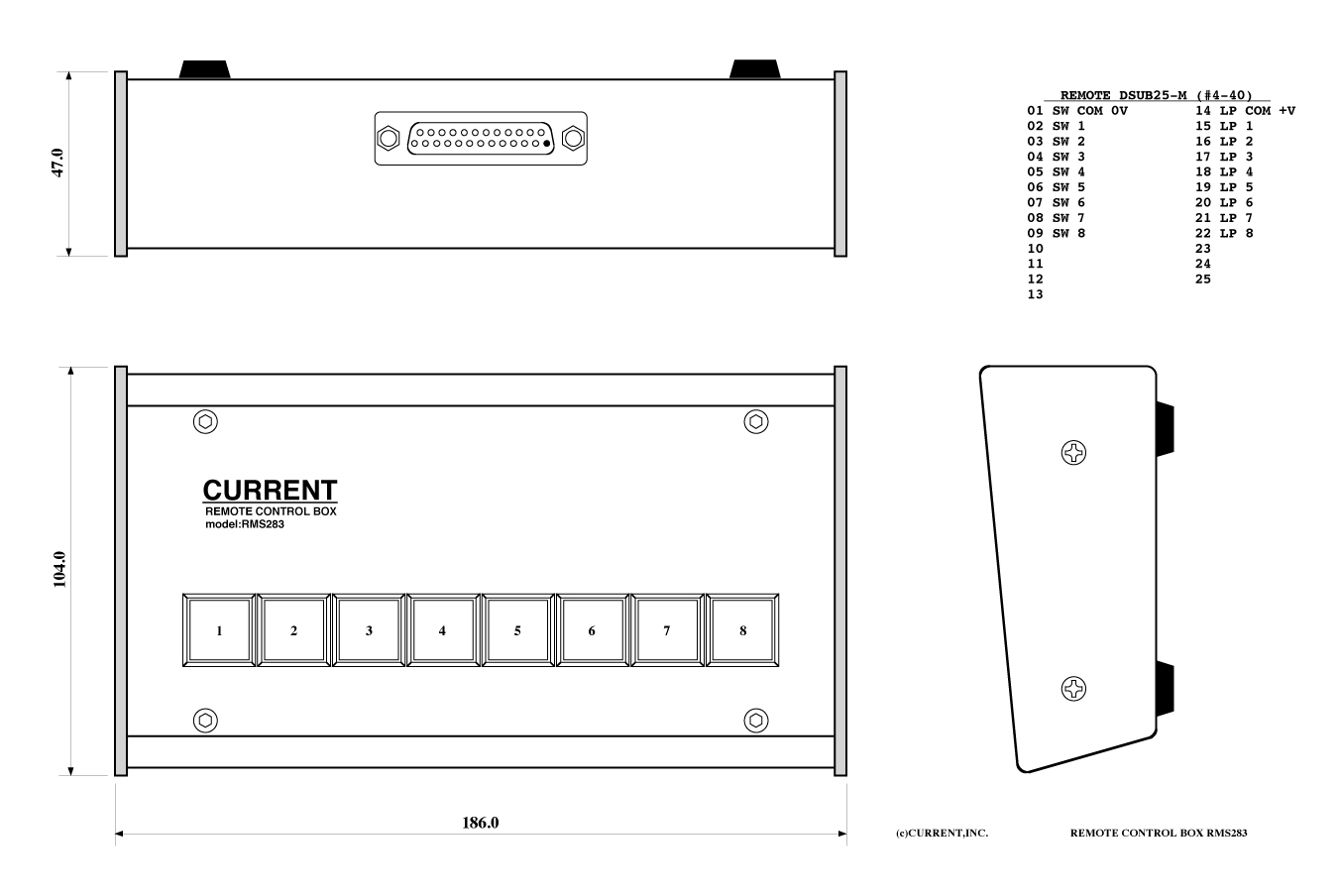

●外形寸法：１８６Ｗｘ４７Ｈｘ１０４Ｄ　１ｋｇ

    REMOTE DSUB25-M (#4-40)
 01 SW COM 0V        14 LP COM +V
 02 SW 1             15 LP 1
 03 SW 2             16 LP 2
 04 SW 3             17 LP 3
 05 SW 4             18 LP 4
 06 SW 5             19 LP 5
 07 SW 6             20 LP 6
 08 SW 7             21 LP 7
 09 SW 8             22 LP 8
 10                  23
 11                  24
 12                  25
 13
