SC8016A

MASTER STUDIO CUE SYSTEM

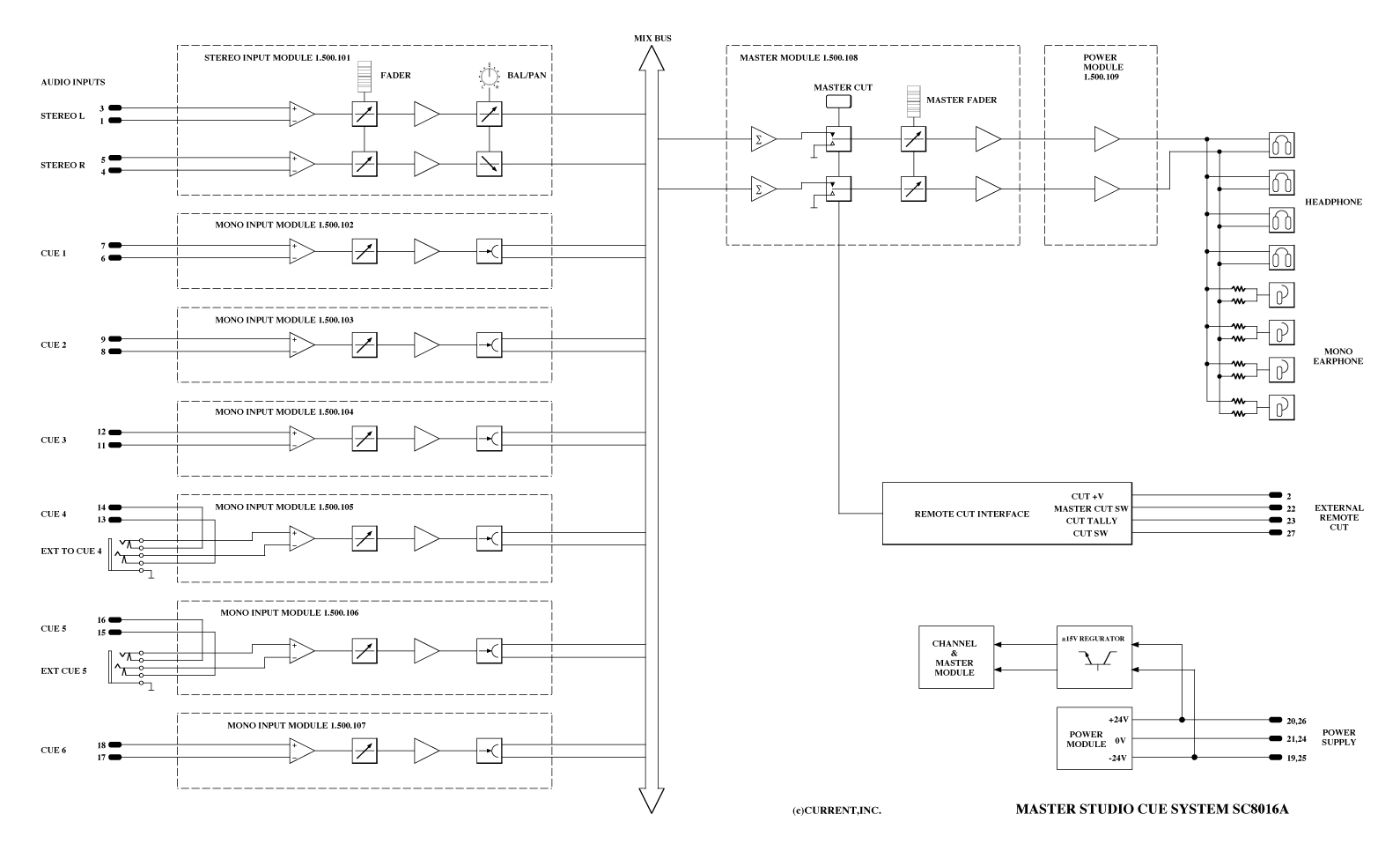

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●ステレオ１系統、モノ６系統
●ローノイズ、超高音質
●６０ｍｍＣＰフェーダー採用
●ヘッドフォンｘ４・イヤフォンｘ４
●２系統のＥＸＴインプット
●リモート・ヘッドフォンカット
●可変高キューボックス・スタンド
●１０系統のソースセレクト（マザーフレーム）

　ＳＣ８０１６Aはレコーディングスタジオ用として開発されたヘッドフォンモニターシステムです。ヘッドフォンアンプにはディスクリート回路を採用して、クリアーでかつパワフルなサウンドを提供します。システムはマザーフレーム、パワーサプライ、キューボックスの３つで構成されておりトータルなモニター環境を提供します。

◆マザーフレームＰＭＳ４００
　マザーフレームはソ−スセレクタ−で各キューフェーダーに対してステレオ３系統、モノラル6系統、フォローモニターの入力ソ−スを選択することができます。選択された信号はバランス、ＥＱ、マスタ−レベル等を経てキュ−ボックスへ送られます。また、ト−クバックのマスタ−レベルも装備されています。

◆キュ−ボックス
　キュ−ボックスではステレオ１系統とモノラルで６系統をモニタ−できます。微妙なバランスをコントロ−ルする出来るよう全チャンネルに６０ｍｍストロ−クのコンダクティブ・プラスチック・フェ−ダ−を採用しています。標準仕様では、ヘッドフォン4個、イヤフォン4個（モノ）とＥＸＴインプット（ＣＵＥ４、５へ立ち上がります）が2個装備されています。また、移動用キャスタ−付スタンドには、キュ−ケ−ブルとヘッドフォンが架けられるようになっており、高さも約７００ｍｍから１１００ｍｍまで可変することができます。マスタ−モジュ−ルのカットボタンは、マザ−フレ−ムのカットモジュ−ルによってコントロ−ルル−ムからコントロ−ルすることもできます。

◆便利なＥＸＴインプット
　ヘッドフォンジャックパネルの”EXTERNAL TO CUES4,5″と表示されたジャックに入力された信号は、コンソ−ルからのキュ−ソ−スと切替わって直接フェーダーへ立上がります。この機能を使用すれば、あるキューボックス単独で異なる信号をモニタ−したり、各種信号モニター用のヘッドフォンアンプとして使用できます。

◆その他
　現在の塗装色は黒メタリックに変更されております。

■ 仕　様
[MOTHER FRAME] PMS400: 483Wx132.5Hx350D, 8.5kg
•MAINS: 100VAC 50/60Hz, 50W max
•INPUTS: STEREO=4,MONO=7,BAL24kΩ,REF=+4dBu
•CHANNEL OUT: BALANCED 33Ω,REF LEVEL=+4dBu

[CUE BOX] SC8016A: 282Wx80H x174D3.2kg
•POWER REQUIREMENTS: ±24VDC 0.5A MAX
•INPUTS: STEREO=1, MONO=6, EXT to CUES=2
　BALANCED 24kΩ,REF=+4dBu, MAX +24dBu
•INPUT CONNECTOR: NK27-32S
•OUTPUTS LEVEL: MAX 6.25W at 8Ω
•HEADPHONE: > 50Ω
•CONNECTOR: HEADPHONE(1/4″ 3P PHONE),MONO EARPHONE
•CASCADE OUT: NK27-31S
•CUE CABLE: CC8016A 5m

[POWER SUPPLY] PS8016A: 483Wx132.5Hx350D,7kg
•MAINS: 100VAC 50/60Hz, 750W MAX
•DISTRIBUTION: ±24VDC MAX 15 CUE BOX
•SPARE CUE CONNECTOR: NK27-31S

[POWER SUPPLY] PS8016B: 482Wx44Hx303D,5kg
•MAINS: 100VAC 50/60Hz, 100W MAX
•DISTRIBUTION: Dsub25-F(#4-40) x4

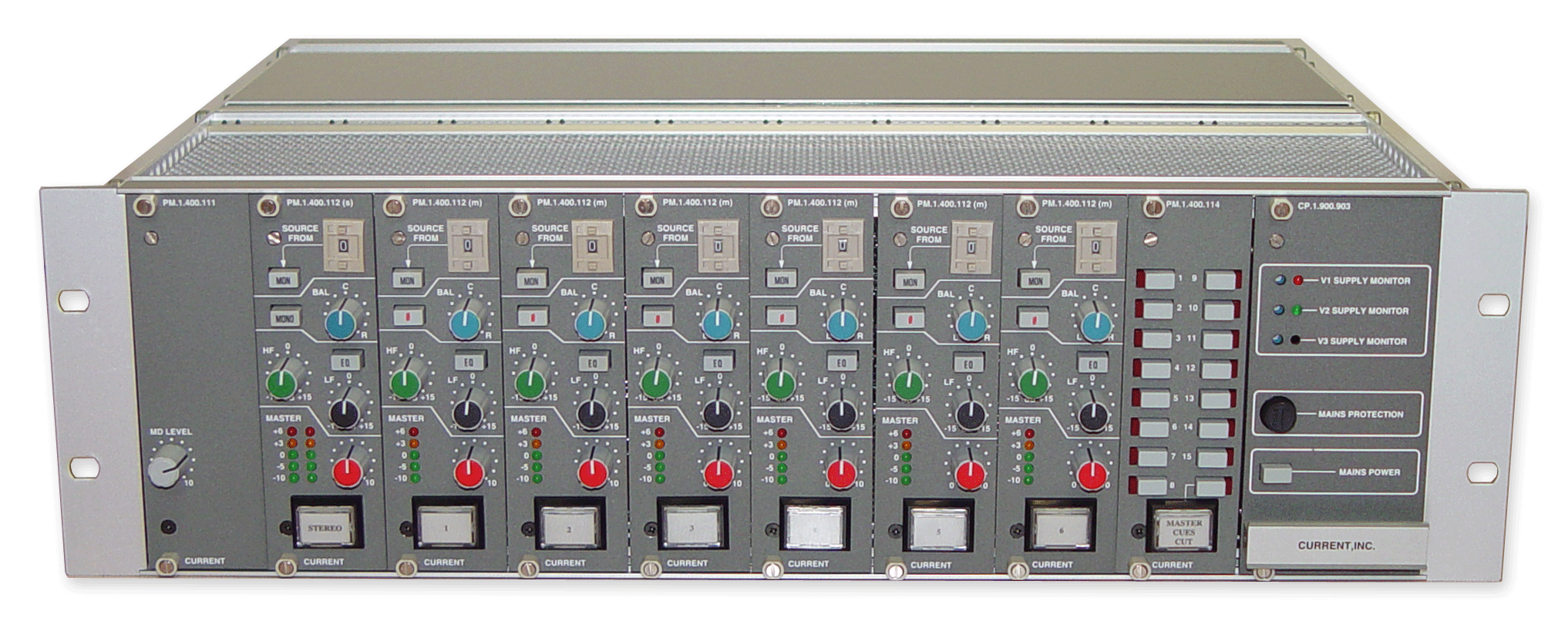

PMS400 Mother Frame

PMS400の資料

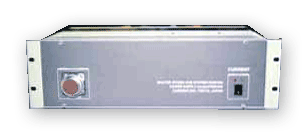

Power supply PS8016A(15台ドライブ)

Power supply PS8016B(4台ドライブ)

FAQ

SC8016のフェーダー交換
現在のフェーダーユニットはSC8016で使用されていたタイプと異なります。取付ねじがM2.6からM3.0に変更されているためねじ穴を3.2øに拡げる必要があります。また、フェーダーは日圧EHR-9コネクタで接続します。
フェーダー交換資料

SC8016のマニュアル
複数のバージョンがありますが最終的な資料を提供します。
ダウンロード

• Order Information
