SL412A

EVENT DISPLAY

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●カウントダウン方式イベント表示器
●各種タリー表示
●５台のイベントを表示
●フォトカプラー入力
●カウントダウンロジック内蔵
●あらゆるイベントシステムに対応

　ＳＬ４１２Ａはカウントダウンロジックを内蔵した５台同時表示可能なイベント表示器です。ＣＵＥ、ＴＢ、ＲＥＣなどの各種タリー表示機能も備えており、これ１台で、ＭＡシステムなどのイベント、表示関係をまとめることができます。また、すべてのコマンド入力はフォトカプラーで絶縁されておりグランドループによるノイズの発生を防ぐことが出来ます。

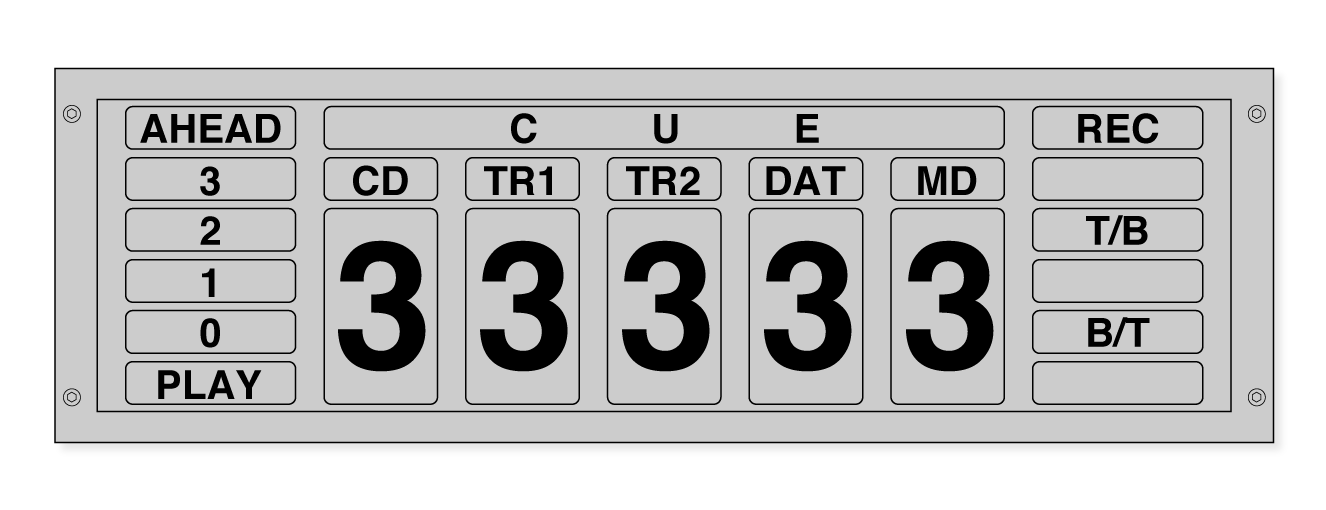

◆カウントダウン
　ＳＬ４１２Ａは５台分のカウントダウン表示を行うことができます。イベントの５秒前に７セグ表示器に上にあるマシン名が点灯し、３秒前から７セグ表示器がカウントダウンを始めます。カウントダウン中に次のイベントが入力された場合には受け付けられません。

◆総合カウントダウン表示
　パネル左部には、５台分のイベントのＯＲをとったものが表示されます。７セグカウントダウンと同様に５秒前にＡＨＥＡＤが点灯し、３、２、１、ＰＬＡＹと順に点灯します。このディスプレイでは５秒以内に複数のイベントが入力された場合には重なって表示されます。

◆各種タリー表示
　ＳＬ４１２Ａの外部タリー表示として、ＣＵＥ、ＲＥＣ、Ｔ／Ｂ、Ｂ／Ｔ表示が可能です。

◆その他
　標準以外の仕様にもお応えしますのでお問い合わせ下さい。

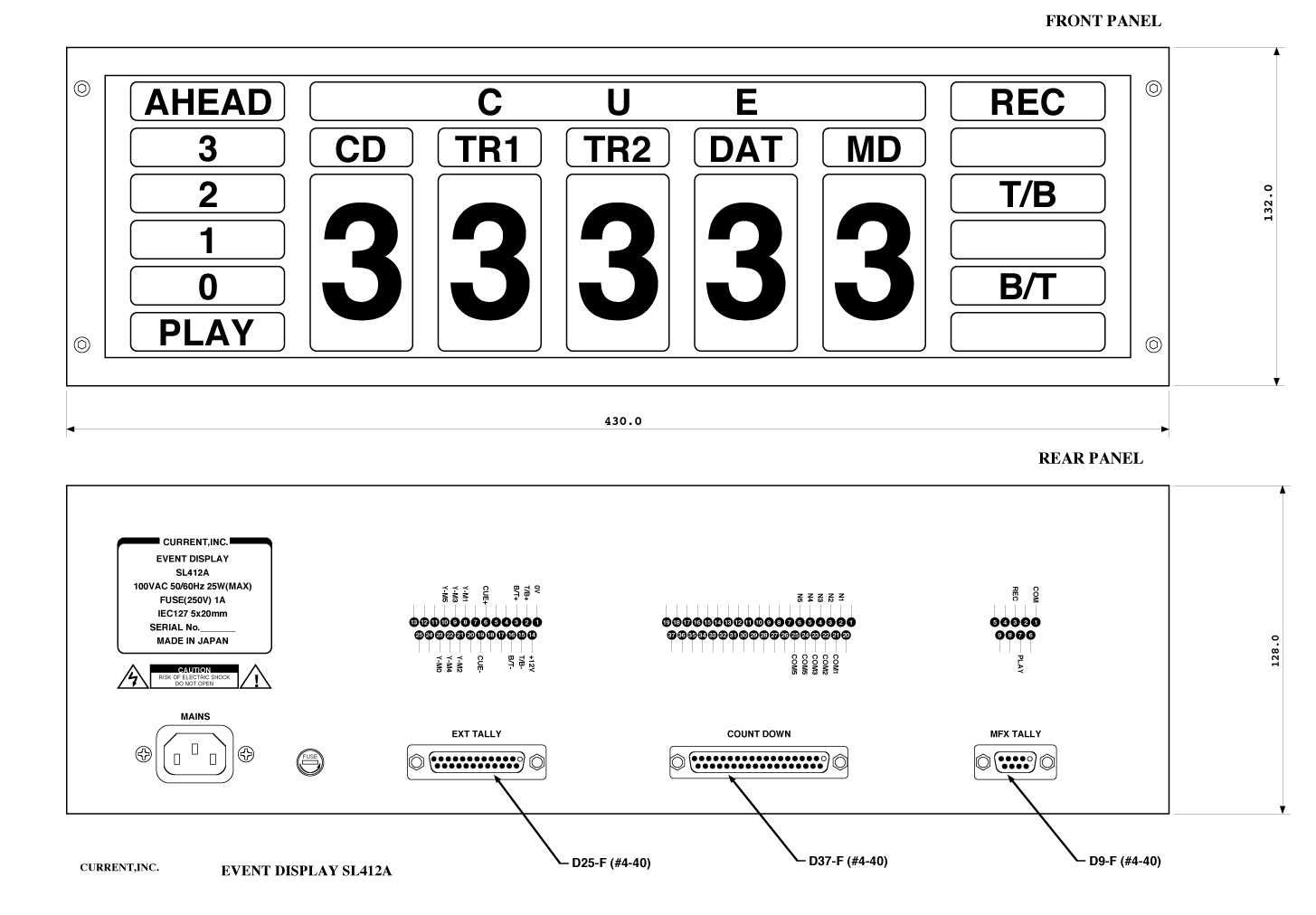

■ 仕　様
●カウントダウン入力コネクタ：Ｄ３７−Ｆ（＃４−４０）
●外部タリー入力コネクタ：Ｄ２５−Ｍ（＃４−４０）
●その他入力コネクタ：Ｄ９−Ｆ（＃４−４０）
●入力インターフェース：フォトカプラー（接点も接続可）
●電源：１００ＶＡＣ　５０／６０Ｈｚ、１０Ｗ
●外形寸法：４３４Ｗｘ１３２Ｈｘ３０３Ｄ　５ｋｇ

   SL412A "COUNT DOWN" Dsub37-F(#4-40)
 1                                20
 2 n1 Notice input 1              21 com1 Notice input common 1
 3 n2 Notice input 2              22 com2 Notice input common 2
 4 n3 Notice input 3              23 com3 Notice input common 3
 5 n4 Notice input 4              24 com4 Notice input common 4
 6 n5 Notice input 5              25 com5 Notice input common 5
 7                                26
 8                                27
 9                                28
10                                29
11                                30
12                                31
13                                32
14                                33
15                                34
16                                35
17                                36
18                                37
19
Notice1-5の各入力は10KでPULL_UPされています。
各入力をLoへ落すことにより、内部のMPUに読み込まれます。

   SL412A "EXT TALLY" Dsub25-F(#4-40)
 1 0V                             14 +12VDC SUPPLY MAX 100mA
 2 T/B TALLY INPUT +              15 T/B TALLY INPUT -
 3 B/T TALLY INPUT +              16 B/T TALLY INPUT -
 4 DOOR TALLY INPUT + 未使用       17 DOOR TALLY INPUT - 未使用
 5 ON_AIR TALLY INPUT + 未使用     18 R- ON_AIR TALLY INPUT - 未使用
 6 CUE TALLY INPUT +              19 CUE TALLY INPUT -
 7 DOOR LAMP COMMON +12V 未使用    20 DOOR LAMP OUTPUT (OPEN COLLECTOR) 未使用
 8 EVENT OUTPUT MACHINE-1 (O.C.)  21 EVENT OUTPUT MACHINE-2 (O.C.)
 9 EVENT OUTPUT MACHINE-3 (O.C.)  22 EVENT OUTPUT MACHINE-4 (O.C.)
10 EVENT OUTPUT MACHINE-5 (O.C.)  23 EVENT OUTPUT 1-5 OR (O.C.) 未使用
11                                24
12                                25
13

   SL412A "MFX TALLY" Dsub9-F(#4-40)
 1 TALLY COMMON                   6 AHEAD TALLY INPUT 未使用
 2 COUNT TRIGER INPUT 未使用       7 PAST TALLY INPUT PLAYﾀﾘ-を接続する
 3 REC TALLY INPUT                8 REH TALLY INPUT 未使用
 4                                9
 5
