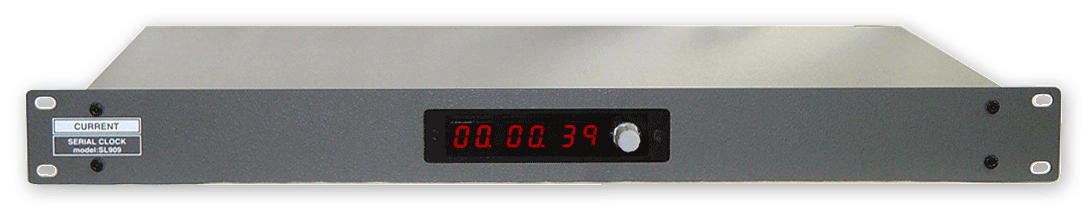

SL909

SERIAL CLOCK (LTC to SERIAL)

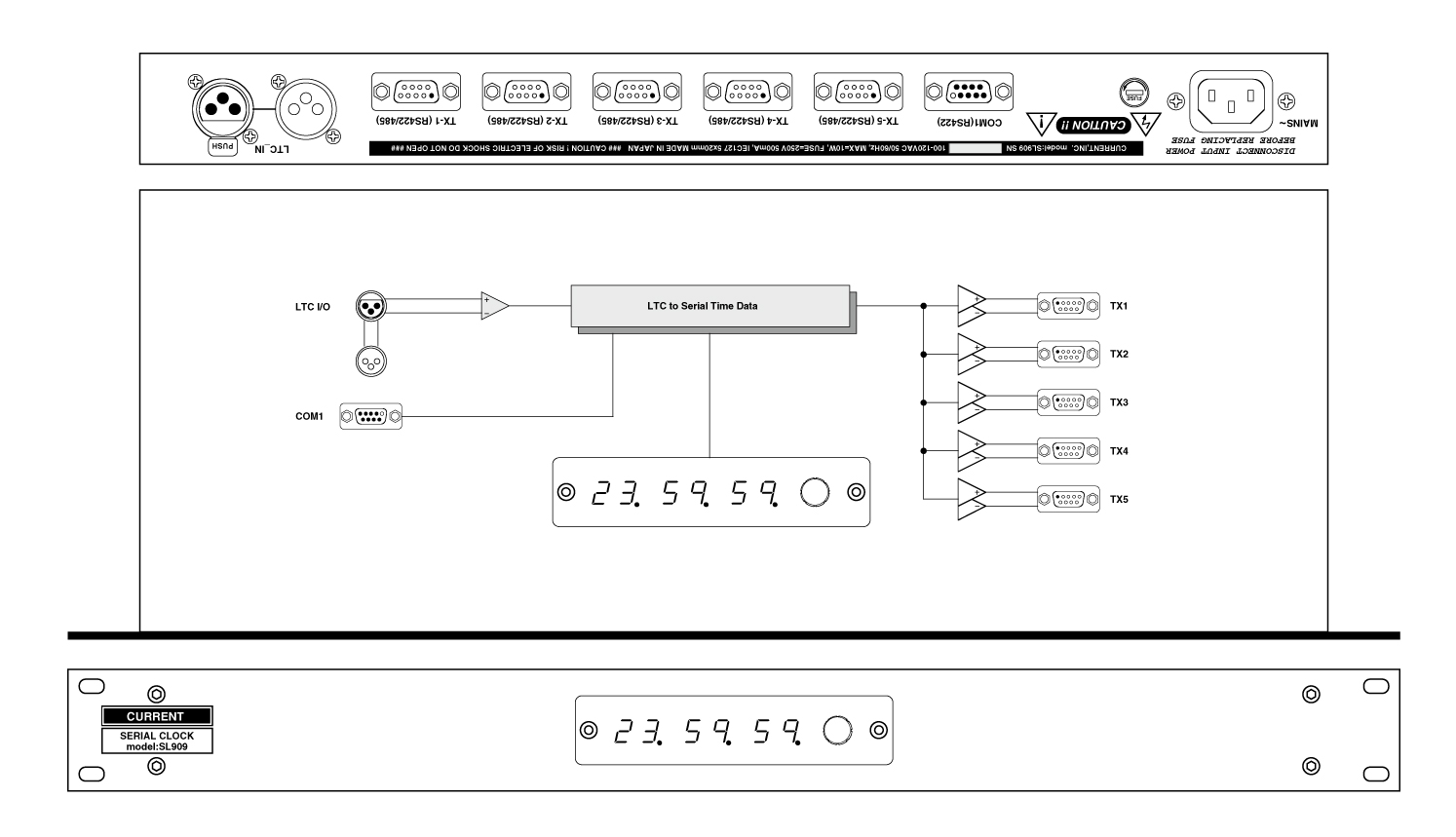

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●ＬＴＣからシリアル時刻信号を生成
●オート自走モード
●２９．９７、３０フレームレート対応
●ＳＥＩＫＯ社ＴＭＣ−１００Ｊコンパチブル
●子時計としても動作
●１９インチ１Ｕサイズ

　ＳＬ９０９はＬＴＣからＳＥＩＫＯ社の放送局用親時計ＴＭＣ−１００Ｊが出力するシリアル時刻データと同様の信号を出力するインターフェースです。自走モードを備えていますのでＬＴＣが１秒以上とぎれたり入力されていない場合には自動的に切り替わります。

◆入出力
　ＸＬＲバランス仕様の各コネクタは直結されていますのでどちらからでも入力できます。ＬＴＣ入力レベルは−２０ｄＢｕ〜＋１５ｄＢｕで、フレームレートは２９．９７及び３０に対応します。

◆出力データ
　ＳＥＩＫＯ社のＴＭＣ−１００Ｊと同様のシリアル時刻信号を出力します。通信プロトコルは２４００ｂｐｓ、Ｎ８１で、電気的フォーマットはＲＳ４２２及びＲＳ４８５です。また、LEITCH社CSD-5300/3901のＬＴＣ（LEITCH-12M）を入力した場合には年月日及びそれを元に計算した曜日も出力します。自走モードでは年月日及び曜日は２００４年９月１日水曜日で固定です。同期モードから自走モードに切り替わった場合には直前のデータを保持しますが２４時をすぎても更新は行われません。

◆表示
　フロントパネルには送信する時刻、または受信した時刻を表示します。また、１ｓのデジマルポイントはＬＴＣにロックしている場合に点灯しますが、ＬＴＣが入力されていない自走モード状態では消灯します。

◆調整
　自走モードでフロントパネル右上の時刻設定用ノブを押すと設定モードに入ります。ノブを回して時分秒を順番に設定します。

■ 仕　様
●入力：ＸＬＲ３−Ｆ
●スルー出力：ＸＬＲ３−M
●ＳＭＰＴＥレート：２９．９７、３０Ｈｚ
●読みとりレート：ｘ１
●入力レベル：−２０ｄＢｕ〜＋１５ｄＢｕ
●ＴＸ１−５ : ＲＳ４８５、Ｄｓｕｂ９−Ｍ（＃４−４０）
●ＣＯＭ１ : ＲＳ４２２、Ｄｓｕｂ９−Ｆ（＃４−４０）
●電源 : １００ＶＡＣ　５０／６０Ｈｚ　ＭＡＸ１０Ｗ
●寸法 : ４８２Ｗｘ４４Ｈｘ３０３Ｄ
●重量 : ４ｋｇ

 TX1-5 DSUB9-F
01 FG        06 GND
02           07
03 TX+       08 TX-
04 TX GND    09 FG
05



 COM1 DSUB9-F
01 FG        06 RX GND
02 RX-       07 RX+
03 TX+       08 TX-
04 TX GND    09 FG
05
