SL912

GPI BREAKOUT UNIT

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●１２入力、１２出力
●外部ポートはＲＪ４５で個別接続

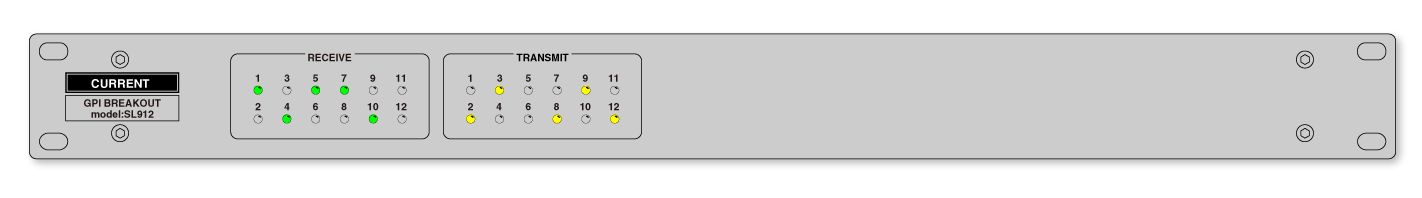

●フロントパネルで動作確認表示
●接点、タリーに対応
●リンク機能
●１９インチ１Ｕサイズ

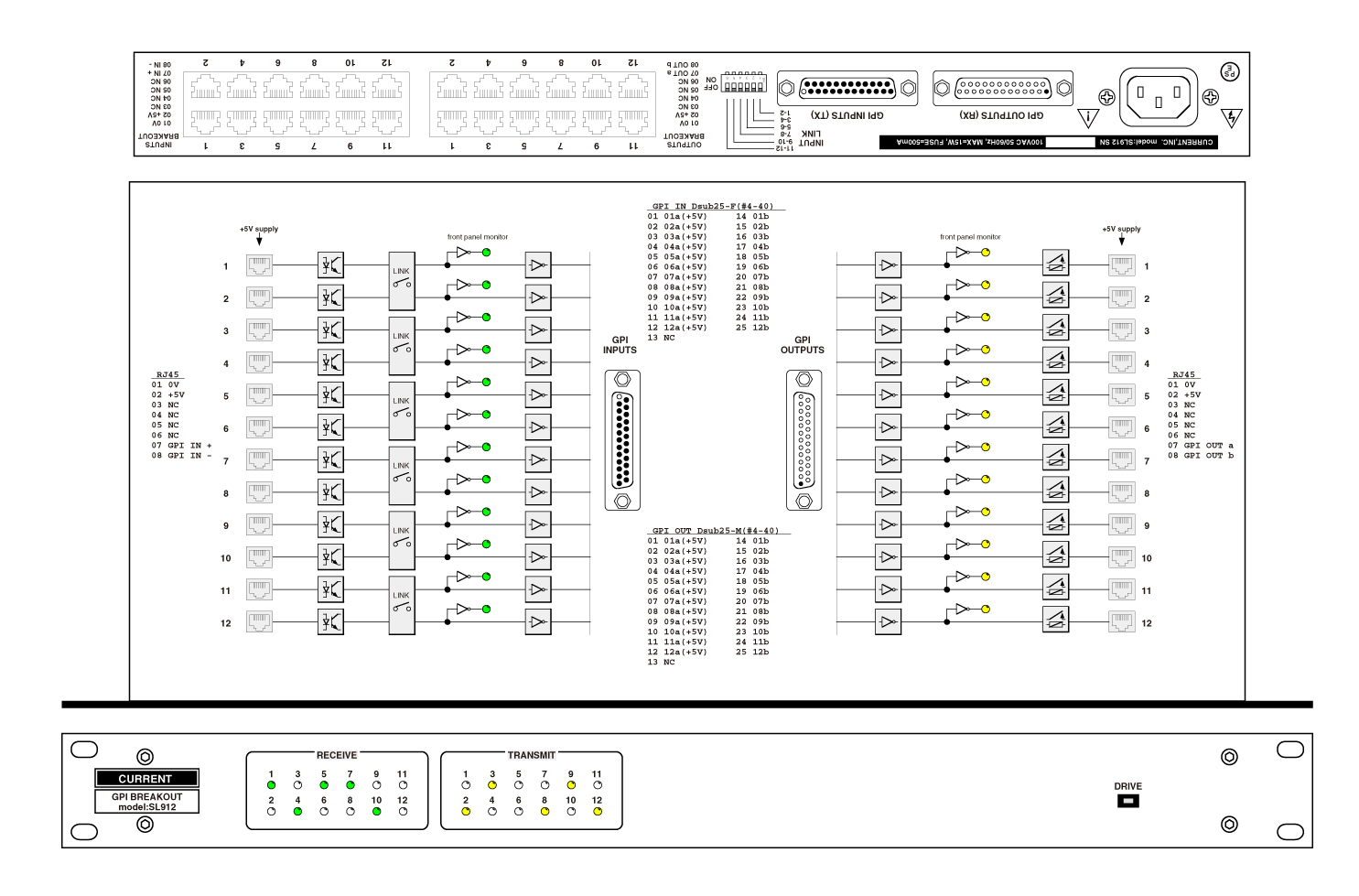

　ＳＬ９１２は12入力、12出力のＧＰＩポート用ブレイクアウトユニットです。入出力を個別のＲＪ４５コネクタに変換することで複雑になりがちな配線をすっきりと処理できます。また、トラブル時にも個別に切断することが出来るのでトラブルシューティングを容易にします。

◆ＩＮＰＵＴ
　１２個のＲＪ４５ポートは接点または、タリー電圧を受けることが出来ます。受信した信号はＤＳＵＢ２５−Ｆコネクタで出力されます。また、接点を受ける場合に使用する＋５Ｖ出力には個別に保護回路を内蔵していますので特定のポートに問題が発生しても他に影響を与えません。リヤパネルのリンクスイッチで奇数、偶数ポートをリンクすることが出来ます。

◆ＯＵＴＰＵＴ
　ＤＳＵＢ２５−Ｍコネクタから送信された信号はリレー接点に変換されて１２個のＲＪ４５コネクタで出力されます。タリーとして出力する場合に使用する＋５Ｖ出力には個別に保護回路を内蔵していますので特定のポートに問題が発生しても他に影響を与えません。

◆その他
　異なる仕様でも製作いたしますのでお問い合わせ下さい。

■ 仕　様
•GPI INPUT 1-12: RJ45
•GPI OUTPUT 1-12 RJ45
•GPI INPUT: Dsub25-F (#4-40)
•GPI OUTPUT: Dsub25-M (#4-40)
•MAINS: 100VAC 50/60Hz, 10W MAX
•DIMENSIONS: 482Wx44Hx303D, 4kg

   INPUT BRAKE OUT RJ45
01 0V
02 +5V
03 NC
04 NC
05 NC
06 NC
07 GPI IN +
08 GPI IN -

   GPI IN (TX) Dsub25-F(#4-40)
01 01a(+5V)        14 01b
02 02a(+5V)        15 02b
03 03a(+5V)        16 03b
04 04a(+5V)        17 04b
05 05a(+5V)        18 05b
06 06a(+5V)        19 06b
07 07a(+5V)        20 07b
08 08a(+5V)        21 08b
09 09a(+5V)        22 09b
10 10a(+5V)        23 10b
11 11a(+5V)        24 11b
12 12a(+5V)        25 12b
13 NC

   OUTPUT BRAKE OUT RJ45
01 0V
02 +5V
03 NC
04 NC
05 NC
06 NC
07 GPI OUT a
08 GPI OUT b

   GPI OUT (RX) Dsub25-M(#4-40)
01 01a(+5V)        14 01b
02 02a(+5V)        15 02b
03 03a(+5V)        16 03b
04 04a(+5V)        17 04b
05 05a(+5V)        18 05b
06 06a(+5V)        19 06b
07 07a(+5V)        20 07b
08 08a(+5V)        21 08b
09 09a(+5V)        22 09b
10 10a(+5V)        23 10b
11 11a(+5V)        24 11b
12 12a(+5V)        25 12b
13 NC
