SMC4800

Super monitor console

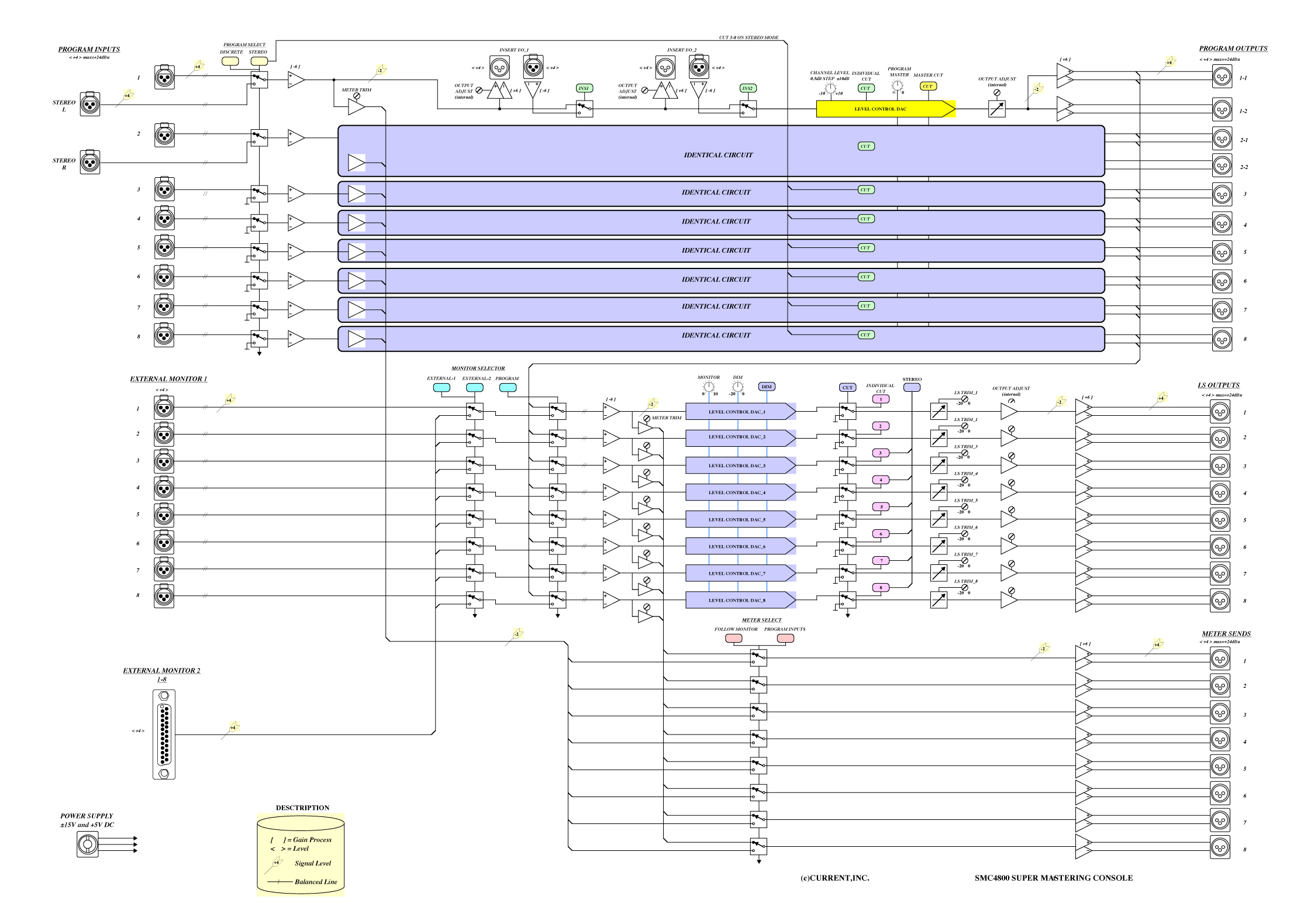

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●８ｃｈマスタリングコンソール
●スーパーローノイズ
●１００ｋＨｚ以上の広帯域
●デジタルコントロールアッテネータ
●プログラムインサーション
●連動誤差のないレベルコントロール
●１９インチ６Ｕ

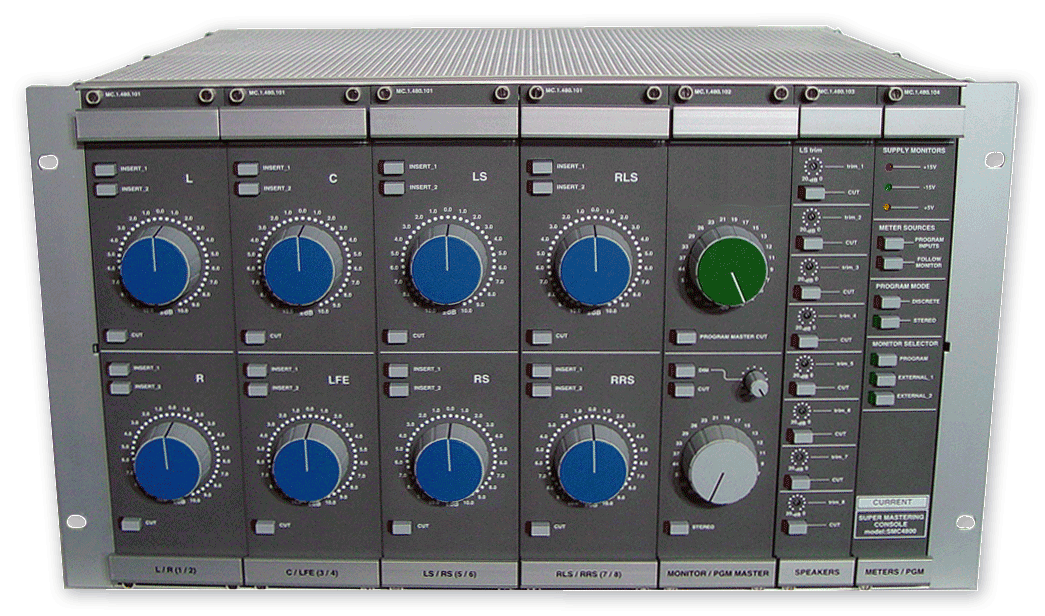

　ＳＭＣ４８００はＤＶＤ、ＤＳＤの広帯域に対応した８ｃｈ仕様のマスタリングコンソールです。最高級のパーツ、シンプルな構成により、色づけの全くない超高性能なリアルアコースティックコンソールを実現しました。また、プログラム、モニター、スピーカーレベルはデジタルコントロール方式の専用チップの採用により、正確な０．５ｄＢステップアッテネーションと高ＳＮ、低歪、広ダイナミックレンジを実現しました。

◆ＰＲＯＧＲＡＭ
　プログラムアッテネータは、０．５ｄＢステップで±１０ｄＢの可変範囲を正確に設定できます。また、各プログラムｃｈにはインサートポイントが２個あり、それぞれを単独または直列に接続して使用できます。プログラム１，２だけはプログラム出力を２系統備えています。また、プログラムマスターポットでは１−８を連動誤差なく同時にレベルコントロールが可能です。プログラムモードをSTEREOに切り換えた場合には１，２の入力はステレオ専用入力に切り替わり、その他の入力はＯＦＦになります。

◆ＭＯＮＩＴＯＲ
　モニターセクションではプログラム、ＥＸＴ１，２の３系統のモニターが可能です。モニターモードをSTEREOに切り換えた場合には１，２以外はOFFになります。

◆スピーカー出力
　１−８の出力には０〜−２０ｄＢの個別トリムとＣＵＴスイッチが備えられていますのでスピーカーのレベルを容易に設定可能です。

◆メーター出力
　プログラム入力またはモニターソースとを切り換え可能です。

◆オーディオ入出力
　ＥＸＴ２入力以外は全て無半田のＸＬＲコネクタを使用しています。

■ 仕　様
•PROGRAM INPUTS: 8, XLR3-F
•MONITOR INPUTS: EXT1 XLR3-F, EXT2 Dsub25-F(#4-40)
•ALL INPUTS IMPEDANCE : 24kΩ, REF=+4dBu MAX=+24dBu
•ALL OUTPUTS IMPEDANCE: 50Ω, REF=+4dBu MAX=+24dBu
•PROGRAM INSERTION: 2 SENDS and RETURNS
•PROGRAM ATT: 0.5dB STEP ±10dB
•PROGRAM MASTER ATT: 0.5dB STEP 0 ~ -95.5dB ~ ∞
•MONITOR ATT: 0.5dB STEP 0 ~ -95.5dB ~ ∞
•DIM ATT: 0.5dB STEP 0 ~ -20dB
•SPEAKER ATT: 0.5dB STEP 0 ~ -20dB
•FREQUENCY RESPONSE: 20~100kHz ±0.1dB
•THD: <0.01% at 1kHz, REF LEVEL (20~20kHz unweighted)
•NOISE: <-90dBu (20~20kHz unweighted)
•MAINS: 100-240VAC 50/60Hz, MAX 50W
•DIMENSIONS: 483Wx266Hx350D, 12kg
•DIMENSIONS (PSU): 482Wx88Hx302D, 4kg

   SMC4800 “Ext Monotor 2″ D25-F(#4-40)
 1 EXT MONITOR 2-1+    14 EXT MONITOR 2-1-
 2 EXT MONITOR 2-1G    15 EXT MONITOR 2-2+
 3 EXT MONITOR 2-2-    16 EXT MONITOR 2-2G
 4 EXT MONITOR 2-3+    17 EXT MONITOR 2-3-
 5 EXT MONITOR 2-3G    18 EXT MONITOR 2-4+
 6 EXT MONITOR 2-4-    19 EXT MONITOR 2-4G
 7 EXT MONITOR 2-5+    20 EXT MONITOR 2-5-
 8 EXT MONITOR 2-5G    21 EXT MONITOR 2-6+
 9 EXT MONITOR 2-6-    22 EXT MONITOR 2-6G
10 EXT MONITOR 2-7+    23 EXT MONITOR 2-7-
11 EXT MONITOR 2-7G    24 EXT MONITOR 2-8+
12 EXT MONITOR 2-8-    25 EXT MONITOR 2-8G
13 None connection
