TB126

MATRIX AMP 10×8

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●１０ｘ８オーディオマトリックスアンプ
●メーター出力
●出力トリム
●出力ON・ＯＦＦ
●リモート方式のためコンパクト
●本体は１９インチ１Ｕサイズ

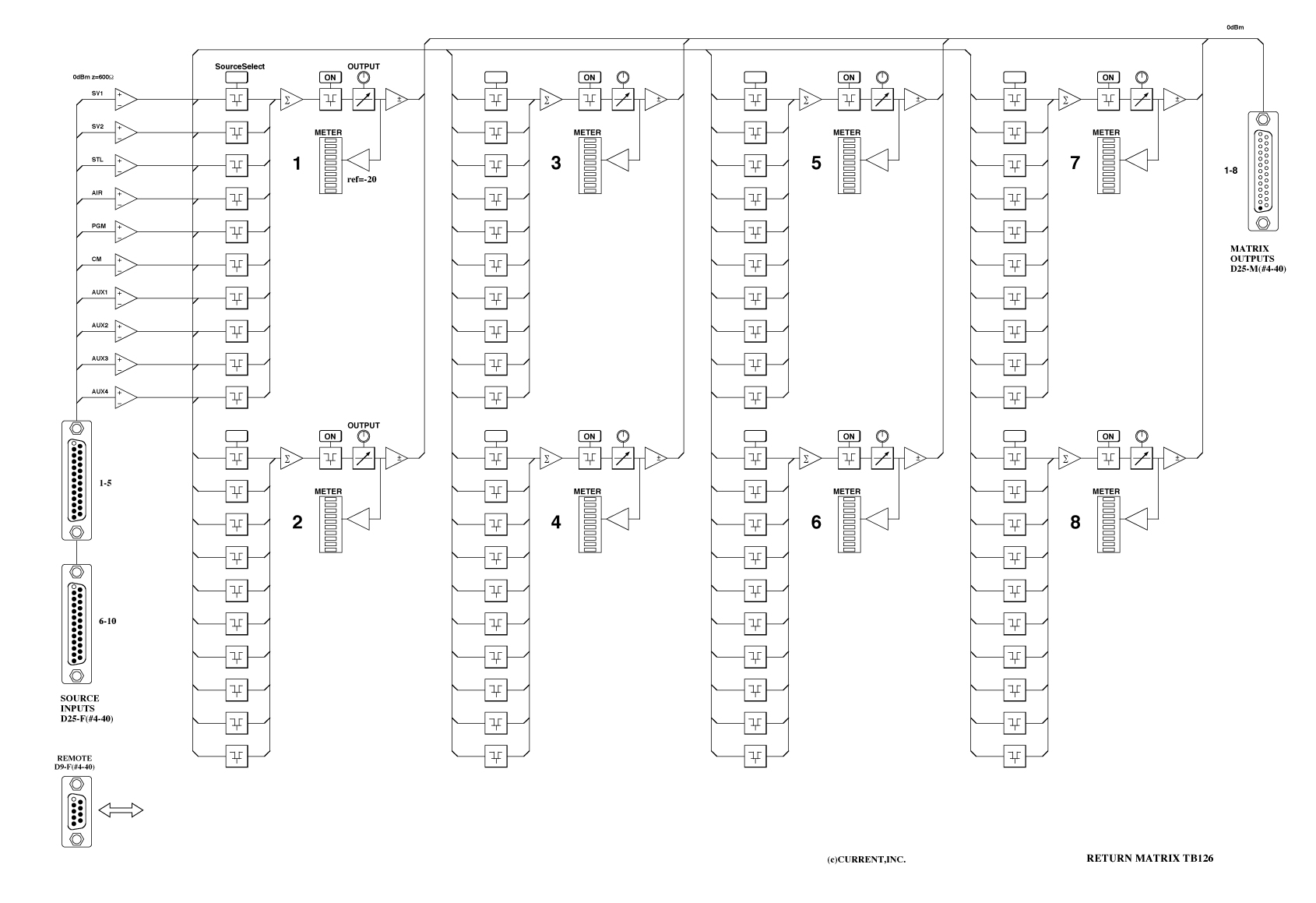

　ＴＢ１２６は入力が１０系統、出力が８系統のオーディオマトリックスアンプです。視認性の高いパネルデザインにより、操作と状態の確認を素早く行なうことができます。一般のオーディオ、インカム等のマトリックス構築に最適です。

◆ソース
　１０系統のソースを選択できます。また、選択した状態は電源を再投入すると再現されます。

◆出力
　複数選択可能なソースはミックスされてアウトプットレベルコントロールを経由して出力されます。出力レベルつまみで∞〜０ｄＢの調整ができます。また、出力のＯＮボタンも電源を再投入すると再現されます。

◆メーター
　マトリックス出力をモニターするためのメーター出力を備えています。

◆接続

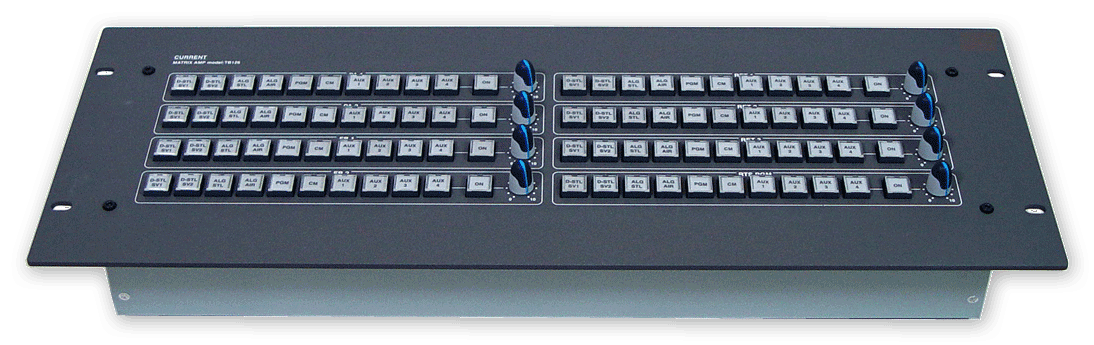

　本体とリモートユニットはＲＳ４２２でシリアル接続します。リモートユニットはコンパクトな形状のため容易にコンソール等にマウントすることができます。

◆その他
　各ｃｈ名称、ボタン名称は仕様に合わせて変更いたします。また、異なる仕様のマトリックスアンプも製作いたしますのでお問い合わせ下さい。

■ 仕　様
[MAIN UNIT]
•SOURCE INPUTS: 10
•INPUTS IMPEDANCE: BALANCED, 24kΩ
•INPUTS LEVEL: REF=+4dBu, MAX=+24dBu
•INPUTS CONNECTOR: Dsub25-F(#4-40)
•MATRIX OUTPUTS: 8
•OUTPUTS IMPEDANCE: BALANCED 50Ω
•OUTPUTS LEVEL: REF=+4dBu, MAX=+24dBu
•OUTPUTS CONNECTOR: Dsub25-M(#4-40)
•REMOTE CONNECTOR: Dsub9-F(#4-40)
•FREQUENCY RESPONSE: 20Hz~20kHz ±0.1dB
•THD: < 0.03% at 1kHz REFERENCE LEVEL
•MAINS: 100VAC 50/60Hz, 15W MAX
•DIMENSIONS: 482Wx44Hx303D, 4kg

[REMOTE UNIT]
•METER OUTPUT CONNECTOR: Dsub25-F(#4-40)
•REMOTE CONNECTOR: Dsub9-F(#4-40)
•MAINS: 100VAC 50/60Hz, 10W MAX
•DIMENSIONS: 482Wx177Hx68D, 3kg

  TB126 “SOURCE INPUTS1-5″,”6-10″ D25-F(#4-40)
 1 CH-1/6 HOT               14 CH-1/6 COLD
 2 GND                      15 CH-2/7 HOT
 3 CH-2/7 COLD              16 GND
 4 CH-3/8 HOT               17 CH-3/8 COLD
 5 GND                      18 CH-4/9 HOT
 6 CH-4/9 COLD              19 GND
 7 CH-5/10 HOT              20 CH-5/10 COLD
 8 GND                      21
 9                          22 GND
10                          23
11 GND                      24
12                          25 GND
13

  TB126 "MATRIX OUTPUT 1-8" D25-M(#4-40)
 1 MATRIX OUT 1 HOT         14 MATRIX OUT 1 COLD
 2 GND                      15 MATRIX OUT 2 HOT
 3 MATRIX OUT 2 HOT         16 GND
 4 MATRIX OUT 3 HOT         17 MATRIX OUT 3 HOT
 5 GND                      18 MATRIX OUT 4 HOT
 6 MATRIX OUT 4 HOT         19 GND
 7 MATRIX OUT 5 HOT         20 MATRIX OUT 5 HOT
 8 GND                      21 MATRIX OUT 6 HOT
 9 MATRIX OUT 6 HOT         22 GND
10 MATRIX OUT 7 HOT         23 MATRIX OUT 7 HOT
11 GND                      24 MATRIX OUT 8 HOT
12 MATRIX OUT 8 HOT         25 GND
13

  "MAIN UNIT REMOTE" D9-F(#4-40)
 1 FG                        6 TX GND
 2 TX-                       7 TX+
 3 RX+                       8 RX-
 4 RX GND                    9 FG
 5

  "CONTROL PANEL REMOTE" D9-F(#4-40)
 1 FG                        6 RX GND
 2 RX-                       7 RX+
 3 TX+                       8 TX-
 4 X GND                     9 FG
 5

  TB126 "METER OUT" D25-F(#4-40)
 1 SWITCHES COMMON          14 LAMPS COMMON
 2 METER SEGMENT 1          15 METER SEGMENT 2
 3 METER SEGMENT 3          16 METER SEGMENT 4
 4 METER SEGMENT 5          17 METER SEGMENT 6
 5 METER SEGMENT 7          18 METER SEGMENT 8
 6 METER SEGMENT 9          19 METER SEGMENT 10
 7 METER SELECT 1           20 METER SELECT 2
 8 METER SELECT 3           21 METER SELECT 4
 9 METER SELECT 5           22 METER SELECT 6
10 METER SELECT 7           23 METER SELECT 8
11 SW ALT SWITCH            24 LP ALT LAMP
12                          25
13
