TB127

Matrix Amp 20×5

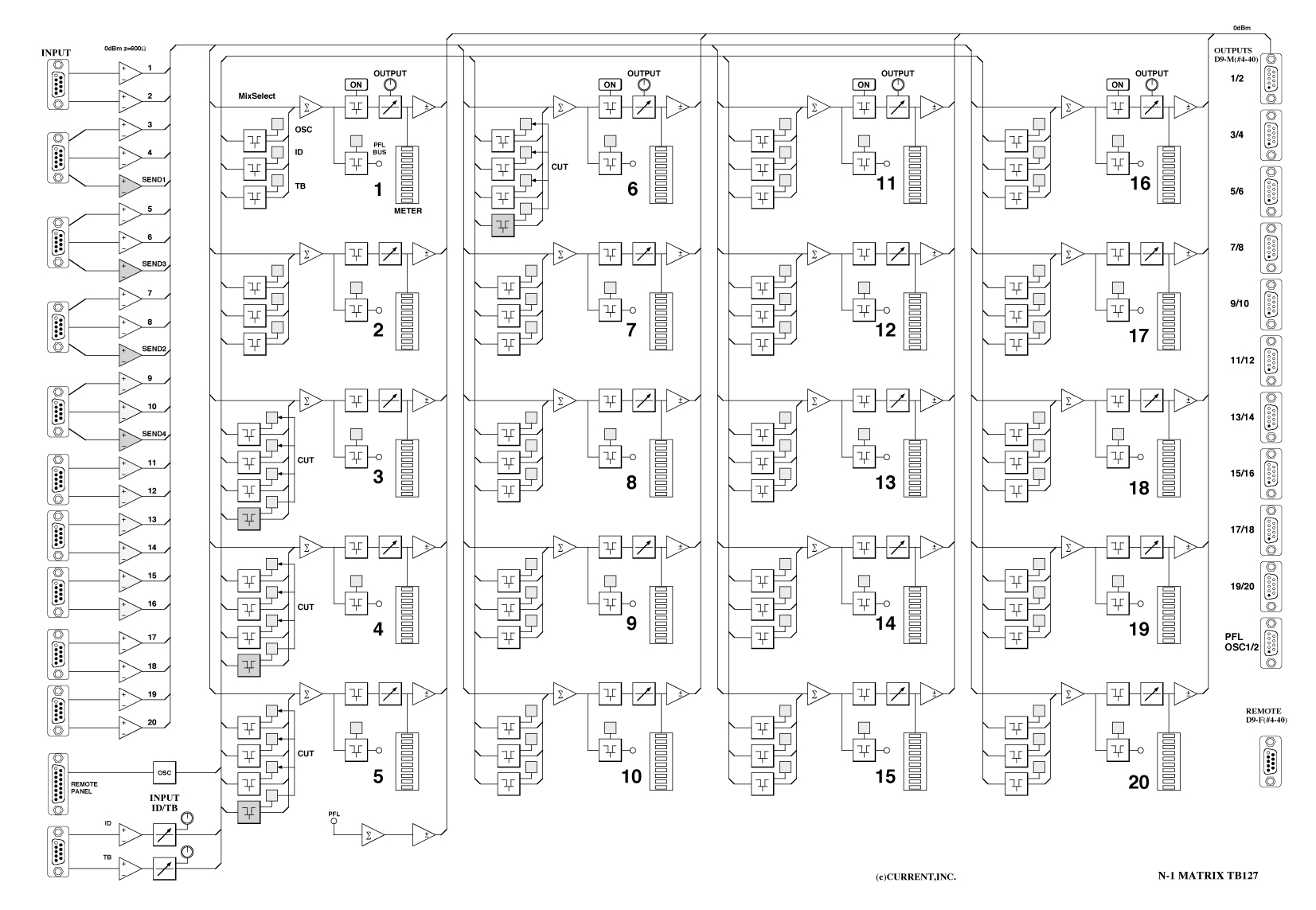

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●５ｘ２０オーディオマトリックスアンプ
●メーター出力
●リモート方式のためコンパクト
●ＯＳＣ内蔵
●ＰＦＬ出力
●出力メーター
●外部切り換え入力
●本体は１９インチ２Ｕサイズ

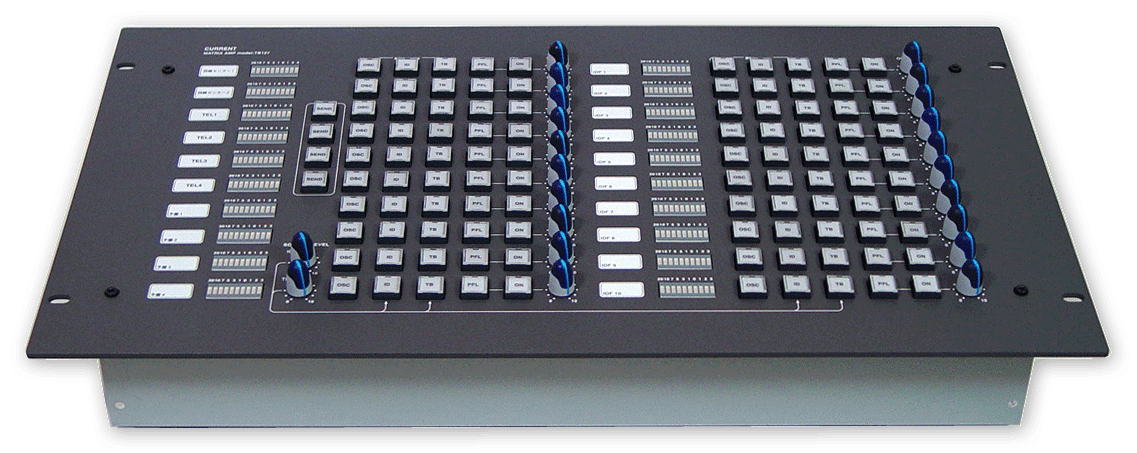

　ＴＢ１２７は入力が５系統、出力が２０系統のオーディオマトリックスアンプです。視認性の高いパネルデザインにより、操作と状態の確認を素早く行なうことができます。一般のオーディオ、インカム等のマトリックス構築に最適です。

◆ソース
　本線＋４系統のソースを選択できます。出力３，４，５，６に関しては４系統のソースとは別の入力に切り換えることもできます。また、選択した状態は電源を再投入すると再現されます。

◆出力
　選択されたソースはミックスされてアウトプットレベルコントロールを経由して出力されます。出力レベルつまみは∞〜０ｄＢの調整ができます。出力のＯＮボタンも電源を再投入すると再現されます。また、外部ＰＦＬスピーカーのための出力も備えています。

◆メーター
　マトリックス出力をモニターするためのＶＵスケール１０ポイントレベルメーターを備えています。

◆接続
　本体とリモートユニットはＲＳ４２２でシリアル接続します。リモートユニットはコンパクトな形状のため容易にコンソール等にマウントすることができます。

◆その他
　各ｃｈ名称、ボタン名称は仕様に合わせて変更いたします。また、異なる仕様のマトリックスアンプも製作いたしますのでお問い合わせ下さい。

■ 仕　様
MAIN UNIT
•SOURCE INPUTS: Main Source+4 and Ext Input for 3,4,5,6
•INPUTS IMPEDANCE: BALANCED, 24kΩ
•INPUTS LEVEL: REF=+4dBu, MAX=+24dBu
•INPUTS CONNECTOR: Dsub9-F(#4-40)
•MATRIX OUTPUTS: 20
•OUTPUTS IMPEDANCE: BALANCED 50Ω
•OUTPUTS LEVEL: REF=+4dBu, MAX=+24dBu
•OUTPUTS CONNECTOR: Dsub9-M(#4-40)
•REMOTE CONNECTOR: Dsub9-F(#4-40)
•FREQUENCY RESPONSE: 20Hz~20kHz ±0.1dB
•THD: < 0.03% at 1kHz REFERENCE LEVEL
•OSC CONTROL CONNECTOR: Dsub15-F(#4-40)
•MAINS: 100VAC 50/60Hz, 40W MAX
•DIMENSIONS: 482Wx88Hx303D, 6kg

REMOTE UNIT
•REMOTE CONNECTOR: Dsub9-F(#4-40)
•MAINS: 100VAC 50/60Hz, 10W MAX
•DIMENSIONS: 482Wx266Hx68D, 4kg

  “AUDIO INPUTS 1/2″ D9-F(#4-40)
 1 AUDIO INPUT 1+     6 AUDIO INPUT 1-
 2 AUDIO INPUT 2+     7 AUDIO INPUT 2-
 3 GND                8 GND
 4 SEND INPUT +       9 SEND INPUT -
    (3/4, 5/6, 7/8, 9/10のみ)
 5 GND

  "AUDIO OUTPUTS" D9-M(#4-40)
 1 AUDIO OUTPUT 1+    6 AUDIO OUTPUT 1-
 2 GND                7 AUDIO OUTPUT 2+
 3 AUDIO OUTPUT 2-    8 GND
 4                    9
 5 GND

  "BREAK INPUTS" D9-F(#4-40)
 1 INPUT +            6 INPUT-
 2 GND                7 INPUT+
 3 INPUT-             8 GND
 4                    9
 5 GND

  "PFL/OSC OUTPUS" D9-M(#4-40)
 1 PFL OUTPUT+        6 PFL OUTPUT-
 2 GND                7 OSC1 OUTPUT+
 3 OSC1 OUTPUT-       8 GND
 4 OSC2 OUTPUT+       9 OSC2 OUTPUT-
 5 GND

  "MAIN UNIT REMOTE" D9-F(#4-40)
 1 FG                 6 TX GND
 2 TX-                7 TX+
 3 RX+                8 RX-
 4 RX GND             9 FG
 5

  "CONTROL PANEL REMOTE" D9-F(#4-40)
 1 FG                 6 RX GND
 2 RX-                7 RX+
 3 TX+                8 TX-
 4 TX GND             9 FG
 5

  "OSC PANEL" D15-F(#4-40)
 1 SWITCHITCHES COMMON +0V   9 LAMPS COMMON +5V
 2 SWITCH 100Hz SWITCH      10 LAMP 100Hz LAMP
 3 SWITCH 400Hz SWITCH      11 LAMP 400Hz LAMP
 4 SWITCH  1kHz SWITCH      12 LAMP  1kHz LAMP
 5 SWITCH 10kHz SWITCH      13 LAMP 10kHz LAMP
 6 SWITCH  PINK SWITCH      14 LAMP  PINK LAMP
 7 SWITCH    ON SWITCH      15 LAMP    ON LAMP
 8 CV OSC TRIM CV 0+5V
TRIM CVはシールド線を使用してください。
