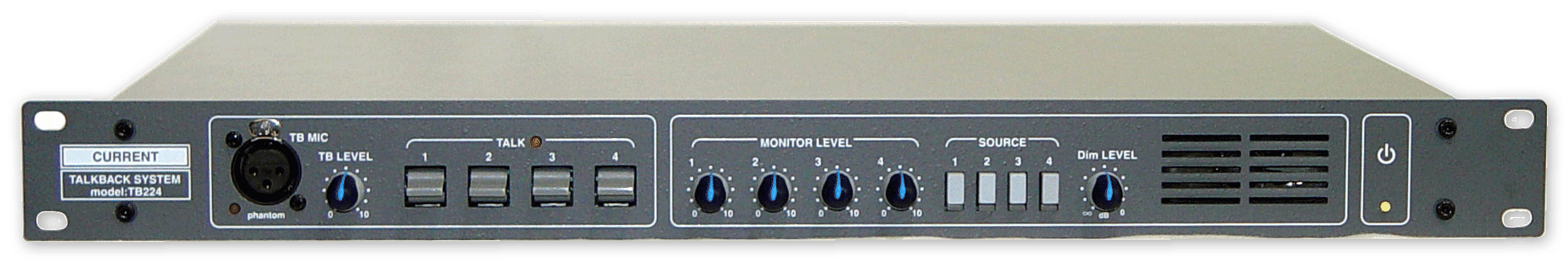

TB224

TALKBACK SYSTEM QUAD

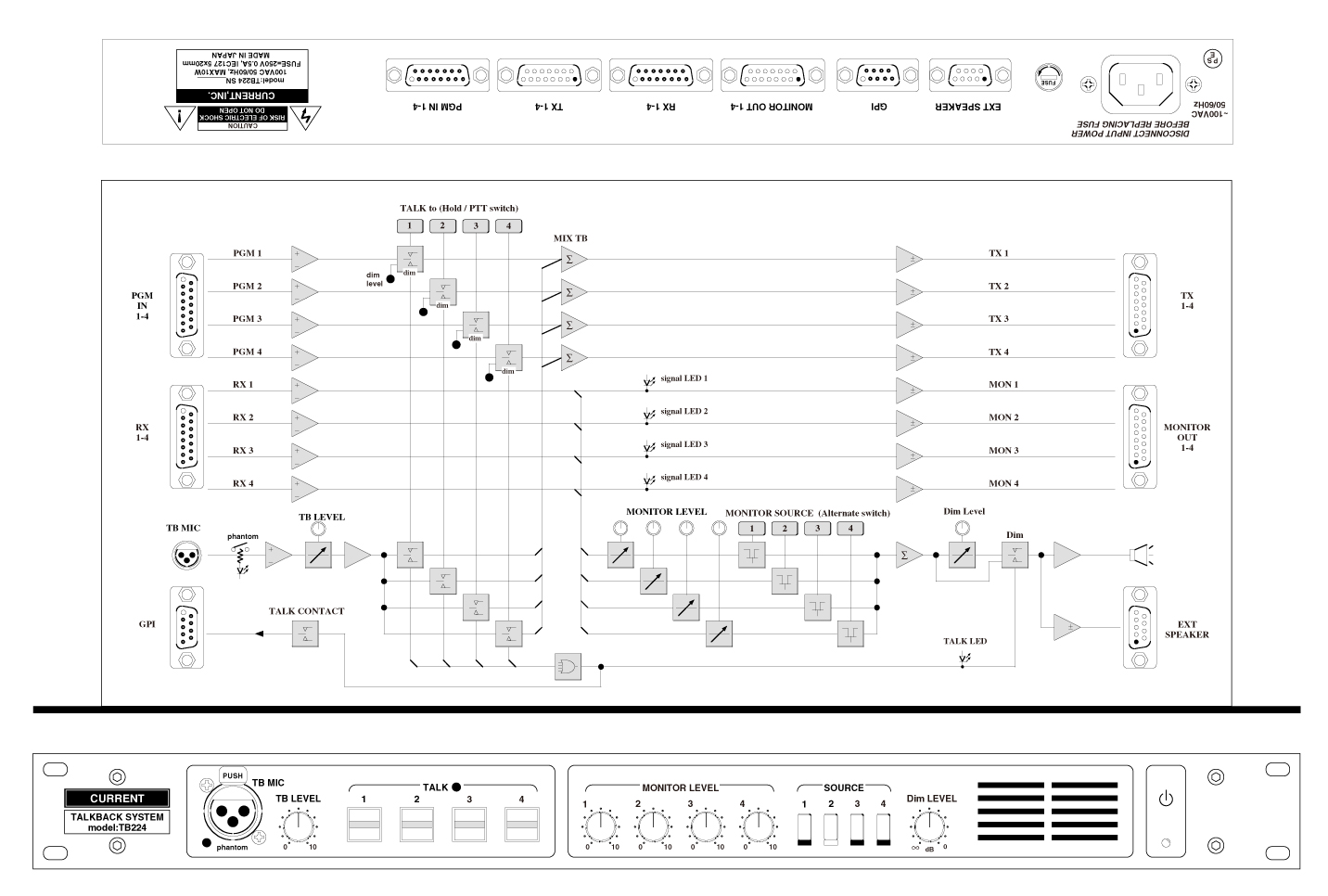

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●双方向４系統トークバックシステム
●スピーカーモニター
●ＲＸシグナルインジケータ
●可変モニターＤＩＭレベル
●外部モニター用出力
●１９インチ１Ｕサイズ

　ＴＢ２２４は双方向の４系統トークバックシステムです。相手先に対して個別にトークでき、それぞれのリターンを選択して内蔵スピーカーでモニターできます。

◆ＴＸ
　トークバックはパドルロッカースイッチで操作します。これは上にあげるとホールドし、下にさげるとＰＴＴ（モーメンタリ）動作となります。マイクアンプにはコンプレッサを内蔵していますので明瞭度の高いコミュニケーションが可能です。ＴＢ時にはＴＡＬＫランプが点灯すると共にモニタースピーカーにＤＩＭがかかります。ＤＩＭレベルはスピーカー横のノブで連続可変できます。また、ＴＢマイクには内部スイッチ設定で＋１５Ｖのファンタム電源も供給できます。（出荷時にはＯＮ）

◆ＲＸ
　１−４の選択したソースはミックスしてスピーカーでモニターできます。選択スイッチのＬＥＤは２色発光タイプを使用しているので選択表示を緑で、入力信号を赤で点灯しますので選択中に信号が来ている場合でもオレンジ色に発光するため視認性に優れています。また、各ソースレベルは個別にレベル設定ができます。

◆外部モニタ
　”EXT SPEAKER”ポートには内蔵スピーカーと同じ信号を出力していますので外部スピーカーで拡声することもできます。

◆ＧＰＩ
　４系統のＴＡＬＫスイッチのいずれかがＯＮになった場合に閉じるリレー接点が出力されていますので外部機器の制御に使用できます。

◆ＴＢマイク
　フロントパネルのＸＬＲにはコンデンサマイク用の＋１５Ｖのファンタム電源も供給できます。（内部スイッチ設定は出荷時にはON）また、オプションで操作性の良いグースネックマイク（約３００ｍｍ）も用意しています。

■ 仕　様
•PGM INPUTS 1-4: balanced 47kΩ, Dsub15-F (#4-40)
•TX 1-4: balanced 50Ω, Dsub15-M (#4-40)
•RX 1-4: balanced 47kΩ, Dsub15-F (#4-40)
•MON OUT 1-4: balanced 50Ω, Dsub15-M (#4-40)
•REFERENCE LEVEL: +4dBu, max=+24dBu
•FREQ.RESPONSE: 20 to 20kHz ±0.5dB
•THD: <0.01% at 1kHz ref.level
•GPI: TALK contact max=100mA, Dsub9-F (#4-40)
•EXT SPEAKER: balanced 50Ω, Dsub9-M (#4-40)
•DIMENSIONS: 482Wx44Hx303D 4kg

 TB224 “PGM IN 1-4″ D15-F(#4-40) Connector
 1 PGM INPUT 1 +          9 PGM INPUT 1 -
 2 PGM INPUT 1 GND       10 PGM INPUT 2 +
 3 PGM INPUT 2 –         11 PGM INPUT 2 GND
 4 PGM INPUT 3 +         12 PGM INPUT 3 -
 5 PGM INPUT 3 GND       13 GM INPUT 4 +
 6 PGM INPUT 4 –         14 PGM INPUT 4 GND
 7                       15
 8

 TB224 "TX 1-4" D15-M(#4-40) Connector
 1 TX 1 +                 9 TX 1 -
 2 TX 1 GND              10 TX 2 +
 3 TX 2 -                11 TX 2 GND
 4 TX 3 +                12 TX 3 -
 5 TX 3 GND              13 X 4 +
 6 TX 4 -                14 TX 4 GND
 7                       15
 8

 TB224 "RX 1-4" D15-F(#4-40) Connector
 1 RX 1 +                 9 RX 1 -
 2 RX 1 GND              10 RX 2 +
 3 RX 2 -                11 RX 2 GND
 4 RX 3 +                12 RX 3 -
 5 RX 3 GND              13 X 4 +
 6 RX 4 -                14 RX 4 GND
 7                       15
 8

 TB224 "MONITOR OUT 1-4" D15-M(#4-40) Connector
 1 MONITOR OUTPUT 1 +     9 MONITOR OUTPUT 1 -
 2 MONITOR OUTPUT 1 GND  10 MONITOR OUTPUT 2 +
 3 MONITOR OUTPUT 2 -    11 MONITOR OUTPUT 2 GND
 4 MONITOR OUTPUT 3 +    12 MONITOR OUTPUT 3 -
 5 MONITOR OUTPUT 3 GND  13 MONITOR OUTPUT 4 +
 6 MONITOR OUTPUT 4 -    14 MONITOR OUTPUT 4 GND
 7                       15
 8

 TB224 "GPI" D9-F(#4-40) Connector
 1 TALK RELAY CONTACT a   6 TALK RELAY CONTACT b
 2                        7
 3                        8
 4                        9
 5

 TB224 "EXT SPEAKER" D9-M(#4-40) Connector
 1 EXT MONITOR SP +       6 EXT MONITOR SP -
 2 EXT MONITOR SP GND     7
 3                        8
 4                        9
 5

• Order Information
