WRS803

WIRELESS TALKBACK SYSTEM

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

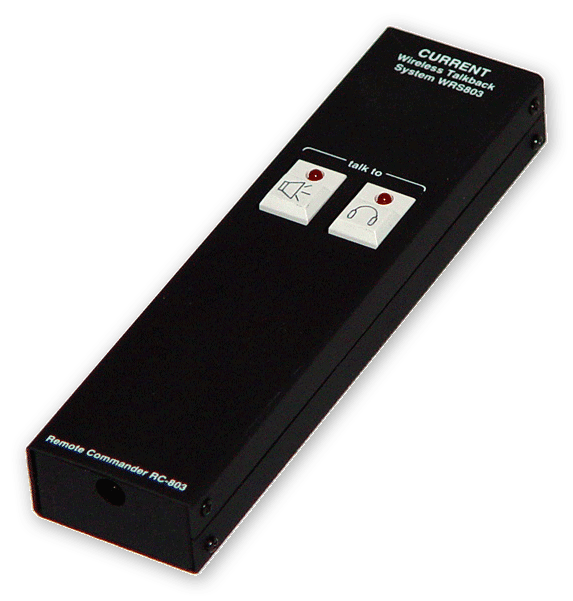

●コンパクトコントローラー
●機器に電気的影響のない赤外線
●2系統の出力
●学習リモコンに対応
●充電式コントローラー

 WRS803はスタジオ内でのトークバックスイッチをワイヤレスで行なうためのシステムです。受信部の出力はリレーコンタクトなので、どんな機器にでも接続でき、MAルームではCUEサインにも活用が可能です。

◆赤外線リモコン
 WRS803では電波を使用した場合における様々な問題を回避する目的で赤外線を利用しています。市販されている学習リモコンにも対応しています。学習リモコンで、スタジオ内のAV機器とともに登録すれば1台のコントローラーでほとんどのAV機器のリモコンをまかなうことが可能になります。

◆リレーコンタクト
 受信機はリレ−によるメイクコンタクトとブレイクコンタクト(出荷時内部設定による)を出力しますので、様々な機器のインターフェイスを容易に行うことが出来ます。

◆リモート到達距離
 赤外線の到達は約10mですがスタジオ内装処理により差があります。黒いクロス仕上げの場合には赤外線が吸収されやすく、反射が少ないため到達距離は短くなります。逆に明るく、石や木で仕上げられた壁の場合には良好な動作が得られます。

■ 仕 様
[COMMAND DECODER]
•DIMENSIONS: 40Wx150Hx20D
•CONTROL: 2 SWITCHES
•POWER: Ni-Cd UM3 x2 RECHARGEABLE
•MAX DISTANCE: APPROX.10m

[COMMAND RECEIVER]
•DIMENSIONS: 110Wx140Hx46D
•CONNECTOR: D-TYPE 25WAY MALE (#4-40)
•POWER: DC +10 ~ +24VDC
•OUTPUTS: RELAY CONTACT

    DSUB25-M (#4-40)
 01 +Vcc             14 0V
 02 TB COM           15 TB MAKE
 03 TB BRAKE         16 CUE COM
 04 CUE MAKE         17 CUE BRAKE
 05                  18
 06                  19
 07                  20
 08                  21
 09                  22
 10                  23
 11                  24
 12                  25
 13

• Order Information

御注文型番 備考 価格(+TAX)
WRS803 赤外線ワイヤレスTB ¥96,000
WRS805 2.4GHzワイヤレストークバックシステム(価格は最小構成) ¥96,000
