WRS805JB

WRS805RX Junction Box

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●TBとCUEをフォーンプラグで接続
●BNCタイプもあり
●コンパクト
●電源不要

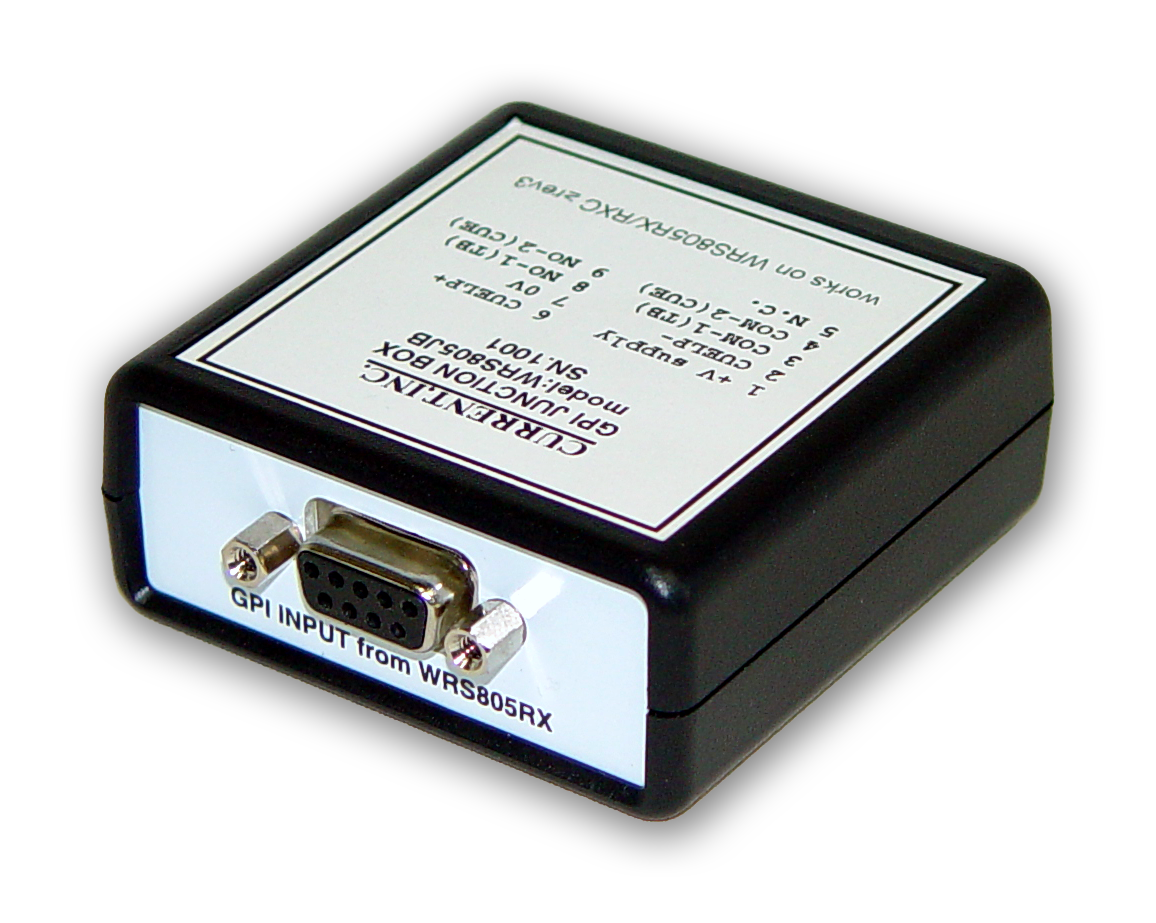

 WRS805JBはワイヤレスコミュケーターWRS805のレシーバーであるWRSS805RXまたはWRS805RXCのDsub9-Mコネクタを2Pフォーンプラグへ変換するジャンクションボックスです。独立コネクタになることで様々なシステム環境での接続の自由度が高まります。

◆GPI入力コネクタ
 WRS805RXと同じピン配列のDsub9-Fコネクタですの1対1ケーブルで接続出来ます。市販のRS232C延長用のストレートケーブルも使用できます。

◆BREAKOUTコネクタ

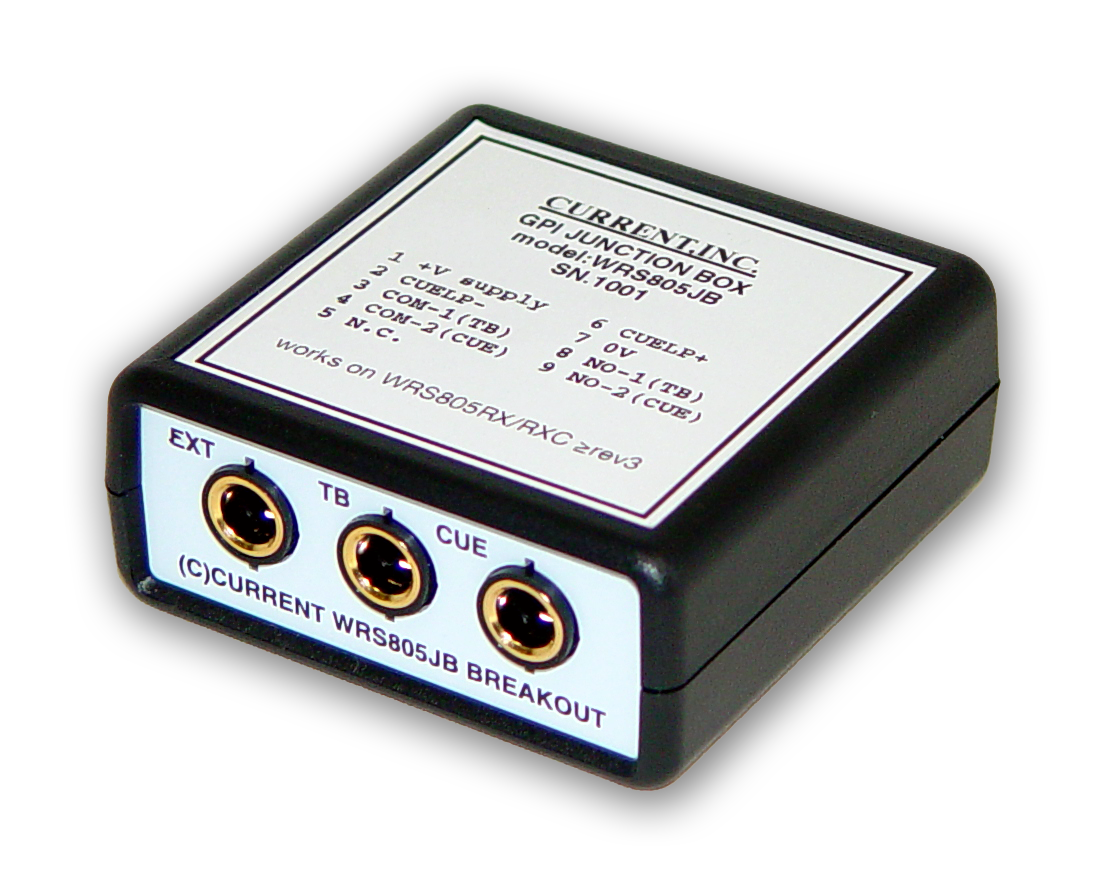

 標準仕様では一般的な2Pフォーンプラグを実装しています。ロック機構が必要な場合にはBNCタイプも用意しています。(WRS805JB-1)

◆変換
 WRS805RXからTBとCUEは独立したリレー接点で出力されますので電位が異なるシステムでもインターフェース不要で接続出来ます。また、EXT入力に接続したスイッチでWRS805RXCのCUEランプを点灯することも出来ます。(ワイヤレスと併用可)

◆その他
 各種ブレイクアウトボックスの製作も可能ですのでお問い合わせください。

■ 仕 様
•GPI INPUTS: Dsub9-F (#4-40) WRS805RX ≥rev3 compatible
•EXT CUE INPUT CONNECTOR: PHONE 2P or BNC
•TB OUTPUT CONNECTOR: PHONE 2P or BNC
•CUE OUTPUT CONNECTOR: PHONE 2P or BNC
•DIMENSIONS: 66.5Wx28Hx66.5D 0.2kg

rev.3以上のWRS805RXとストレート接続出来ます。

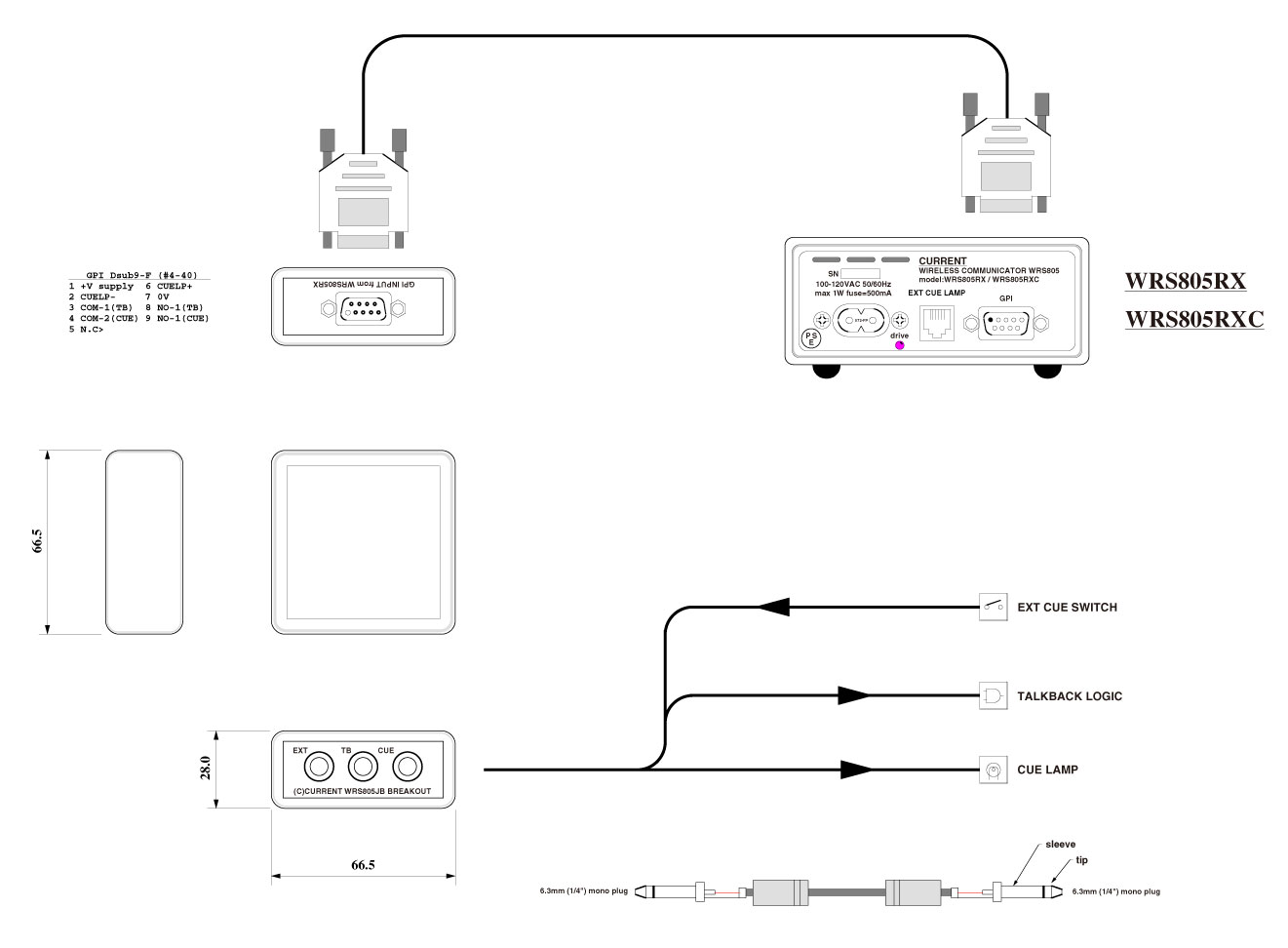

     WRS805JB "GPI INPUT" Dsub9-F(#4-40)
1 +V supply                   6 CUELP+(WRS805RXC)
2 CUELP-(WRS805RXC)           7 0V
3 contact common 1 (TB)       8 contact normal open 1 (TB)
4 contact common 1 (CUE)      9 contact normal open 2 (CUE)
5

• Order Information

御注文型番 備考 価格(+TAX)
WRS805JB WRS805RX Junction Box Phone ¥9,600
WRS805JB-1 WRS805RX Junction Box BNC ¥10,000
Tagged with: , , ,
